  1. Habitacle
  2. Compartiment moteur
  3. Air extérieur
  4. Vers boîtier de mixage d'air
  5. Tablier d'auvent
  6. Air extérieur ou recyclé

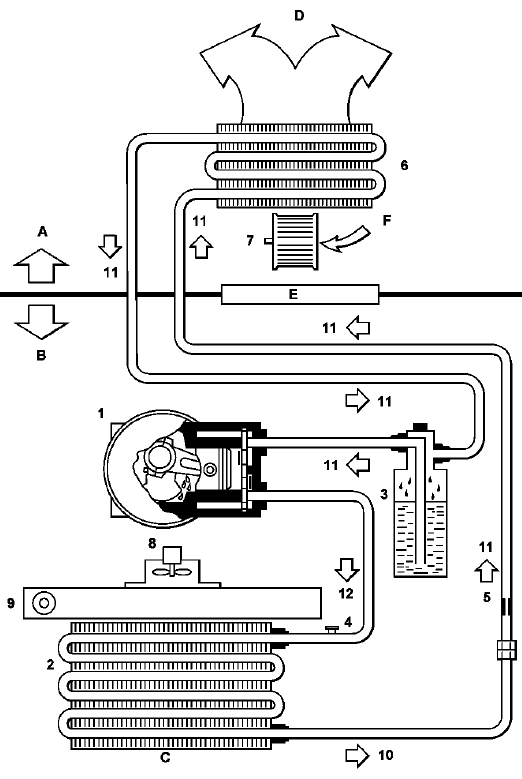

  1. Compresseur
  2. Condenseur
  3. Bouteille déshydratante
  4. Capteur de pression
  5. Détendeur
  6. Evaporateur
  7. Motoventilateur de climatisation
  8. Motoventilateur de refroidissement
  9. Radiateur moteur
  10. Liquide haute pression
  11. Vapeur basse pression
  12. Vapeur haute pression
Conditionnement d'air
...

Ingrédients
Moteur f9q Compresseur : delphi harisson v5 Huile pour compresseur delphi harisson : planetelf pag 488 220 cm3 + 15 Fluide réfrigérant : r 134a : 700 + 25 ...
