Revue technique automobile Renault Trafic: Généralités

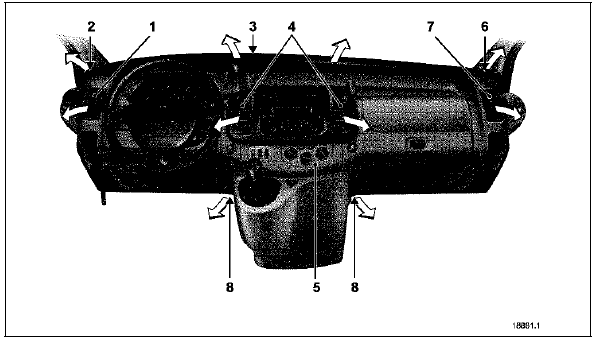

distribution d'air : désignation des distributeurs d'air dans l'habitacle.
- Aérateur latéral gauche
- Désembuage vitre latérale gauche
- Désembuage pare-brise
- Aérateurs centraux
- Tableau de commandes
- Désembuage vitre latérale droite
- Aérateur latéral droit
- Sortie chauffage pieds des occupants avant
- Boîtier répartiteur

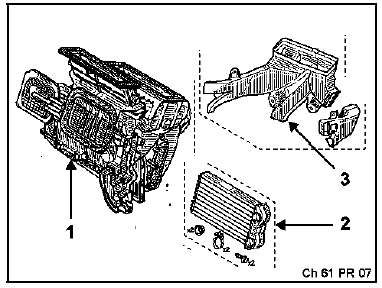

- Radiateur de chauffage
- Durit de chauffage

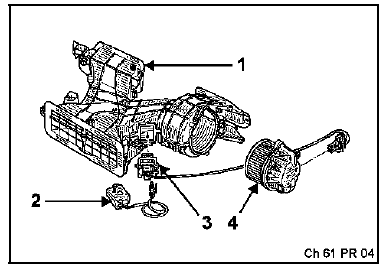

- Ensemble groupe motoventilateur
- Moteur de recyclage
- Module de puissance
- Moteur de ventilation
Chauffage
...
Principe de fonctionnement
Tableau de commande
A Réglage de la température d'air,
B Mise en service du recyclage d'air,
B1 Témoin de fonctionnement recyclage air habitacle (sur certains
véhic ...
D'autres materiaux:
Garniture de dossier deuxième rangée
Dégager :
Les bandes de retenue (g), avant et arrière de la
coiffe de dossier,
La bande de retenue (h) (voir photo suivante).
Rabattre simultanément l'avant et l'arrière de la coiffe
vers la partie supérieure du dossier.
La coiffe est maint ...
Unité centrale habitacle
Localisation
Le boîtier d'unité centrale habitacle (1) est situé à
proximité de la colonne de direction sous le tableau de
bord.
Ce calculateur regroupe une grande partie de boîtiers
électroniques dont le décodeur de l'antidémarrage.
...
Fonctions diagnostiquées
Consigne
diagnostic
Attention, si vous n'arrivez pas à diagnostiquer un calculateur, vérifier la
liaison entre
la voie 7 de la prise diagnostic et la voie diagnostic correspondantes sur le
calculateur.
Vérifier aussi les alimentations et la conformité du calculat ...
