Manuel du conducteur
Vérifiez le fusible concerné et remplacez-le, si nécessaire, par un fusible impérativement de même ampérage que celui d'origine.
Un fusible d'ampérage trop fort peut créer un échauffement excessif du réseau électrique (risque d'incendie) en cas de consommation anormale d'un équipement.

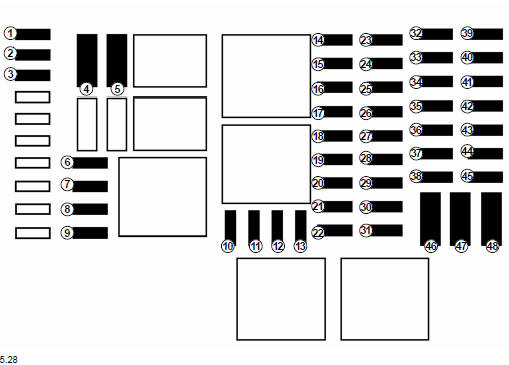

Fusibles dans l'habitacle a
En cas de non-fonctionnement d'un appareil électrique, vérifiez l'état des fusibles.
Déclippez le rangement a.
Selon la législation en vigueur ou par précaution, procurez-vous chez un représentant de la marque une boîte de secours comportant un jeu de lampes et un jeu de fusibles.
Pince 1
Débrochez le fusible à l'aide de la pince 1, située au dos de la trappe a.
Pour le sortir de la pince, glissez-le laté ralement.
Il est recommandé de ne pas utiliser les emplacements fusibles libres.

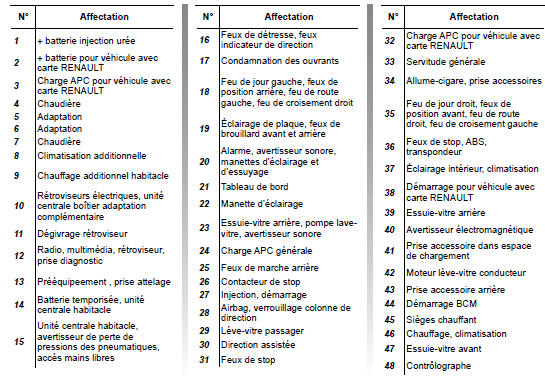

Affectation des fusibles
(La présence des fusibles dépend du niveau d'équipement du véhicule)
Témoin d'injection
Les véhicules fonctionnant avec le système de gazole à haute pression sont
équipés de deux voyants d'injection.
Ces voyants sont utilisés pendant la phase de préchauffage et lors de défauts
d'injection.
Principe d'allumage des voyants
...
Plaque d'identification véhicule
Les indications figurant sur la plaque
constructeur sont à rappeler dans
toutes vos lettres ou commandes.
La présence et l'emplacement des
informations dépendent du véhicule.
Plaque constructeur a
Nom du constructeur.
Numéro de conception c ...
Serrures inférieures de banquette arrière
deuxième rangée
Depose : à deux opérateurs
Rabattre le dossier de banquette.
Déposer :
La banquette,
Les vis de fixation (a).
Dégager l'ensemble du mécanisme.
Repose : (sens de montage)
Serrure extérieure (b).
Serrure inférieure (c).
...
