Revue technique automobile Renault Trafic: Feux de brouillard
Depose
Dévisser les deux vis de fixation. Débrancher le connecteur. Sortir l'antibrouillard avec son support. Désolidariser l'antibrouillard de son support (une vis).
Repose

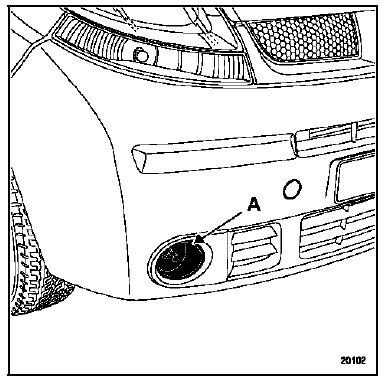

Pas de particularité, néanmoins ne pas oublier de procéder au réglage du feu de brouillard en agissant sur la vis (a).
Réglage en site
A l'aide d'un petit tournevis placé en (2) déclipser le
support du boîtier de commande.
Débrancher le connecteur, puis désolidariser la
commande de la platine ...
