Revue technique automobile Renault Trafic: Feux arrière
Les feux arrière sont constitués de deux parties : une partie supérieure (feu de position, feu de stop et clignotant) et une par tie inférieure (feu de recul et feu de brouillard).
Depose des feux (partie supérieure)
Déposer les vis de fixation (1).

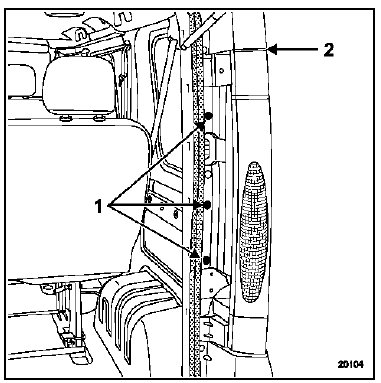

Pivoter le feu afin de le dégager de ses pions (3).

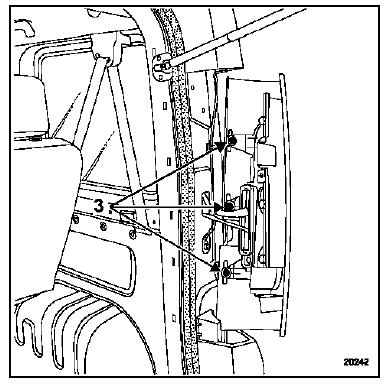

Débrancher les connecteurs.

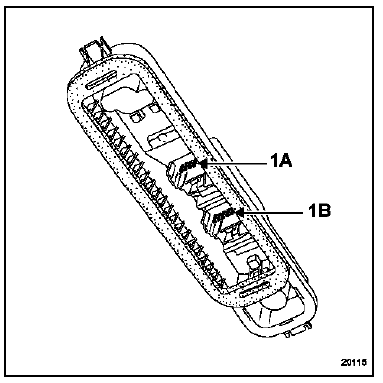

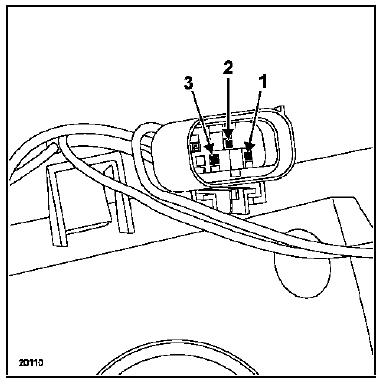

Branchement

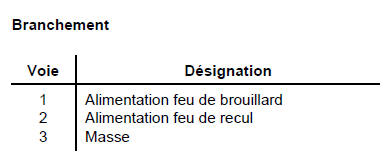

Nota : l'alimentation du feu de brouillard et du feu de recul, transite par la platine du feu supérieur.

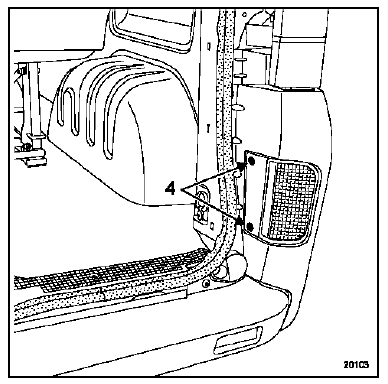

Depose des feux (partie inférieure) déposer les vis de fixation (4). Débrancher le connecteur. Dégager le bloc de feux.

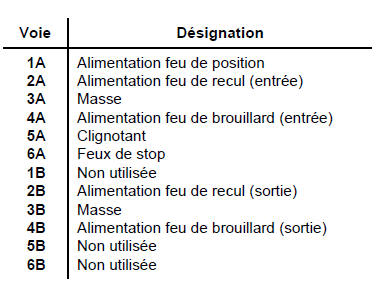

Nota : l'alimentation du feu de brouillard et du feu de recul, transite par la platine du feu supérieur.
Feux stop
La fixation du feu surélevé peut être différente en
fonction de la version (portes arrière battantes ou
hayon).
Depose du feu de stop sureleve
(version portes bat ...
