Revue technique automobile Renault Trafic: Fermeture de bas de caisse

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Fermeture de bas de caisse

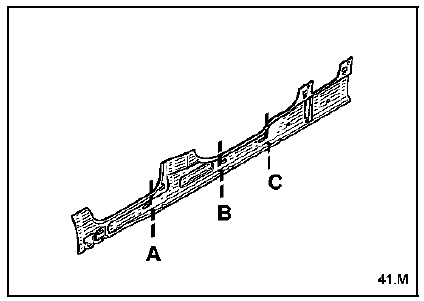

Cette opération s'effectue partiellement suivant trois possibilités :

Selon la partie remplacée, cette pièce est une opération complémentaire :

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Nota : pour des raisons de standardisation le magasin de pièces de rechange ne fournit qu'une pièce correspondant à la version rallongée.

Pour les versions courtes, il sera nécessaire de couper la fermeture de bas de caisse et de souder la fermeture arrière (voir méthode) qui sera à commander en supplément.

Cette opération est à effectuer avant peinture.

Composition de la piece de rechange

Pièce assemblée avec : elément de fermeture

Fermeture arrière de bas de caisse

Renfort de fermeture (côté avec porte latérale coulissante)

Ecrous soudés

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Fermeture de bas de caisse 0,9

Adaptation pour les versions courtes

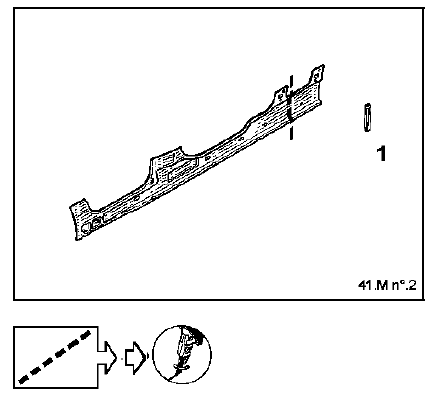

Rappel : pour les versions courtes, il sera

Rappel : pour les versions courtes, il sera nécessaire de couper la fermeture de bas de caisse comme indiqué sur le dessin et de souder la fermeture arrière de bas de caisse (1).

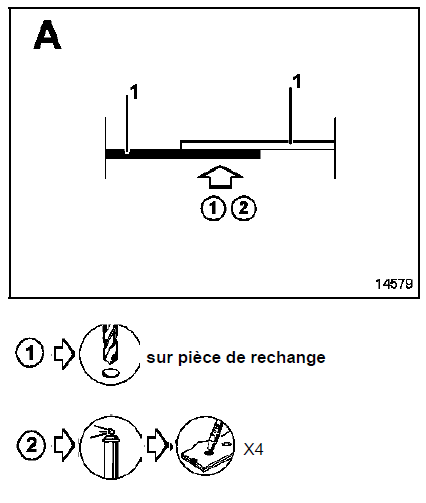

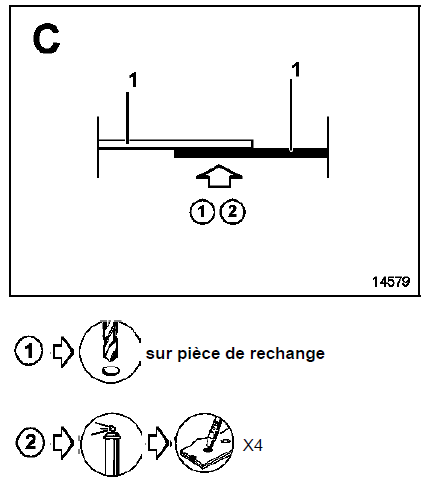

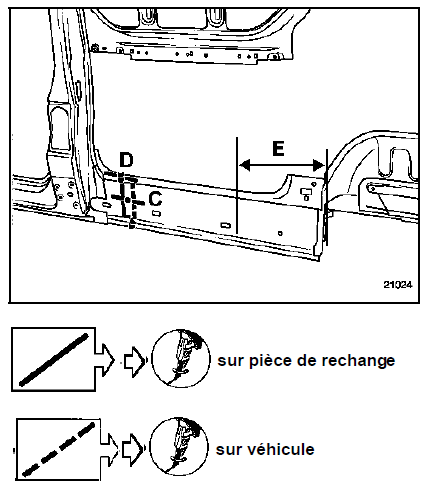

Remplacement partiel avant

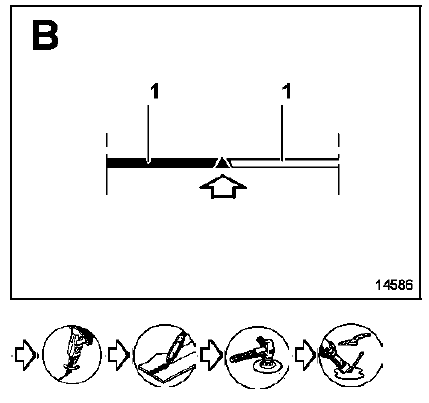

Remplacement partiel partie centrale

Remplacement partiel partie centrale

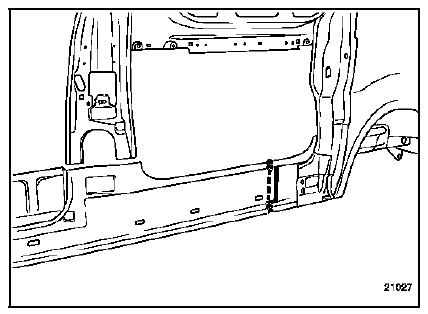

Nota : les opérations sont identiques à celles décrites

Nota : les opérations sont identiques à celles décrites dans la coupe partielle partie avant, seule la position de la coupe est indiquée.

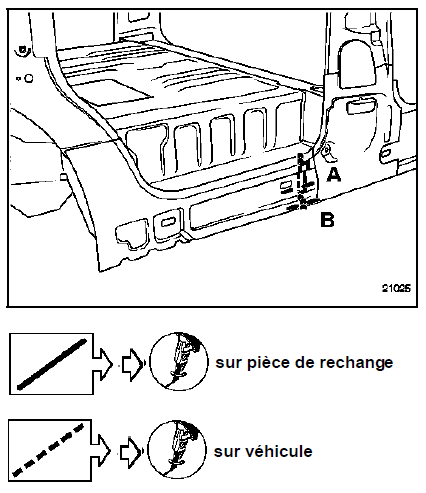

Remplacement partiel partie arrière

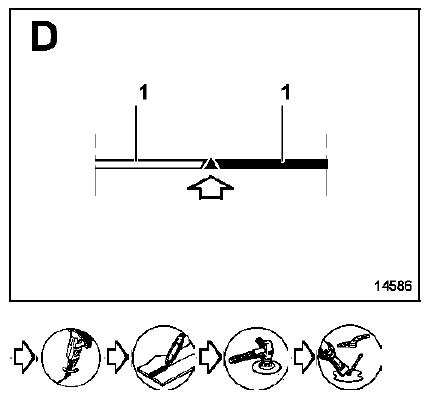

Nota : en partie arrière, la fermeture de bas de caisse

Nota : en partie arrière, la fermeture de bas de caisse est soudée avec le boîtier de fixation de train arrière.

Ces points sont réalisables par soudure électrique, mais il est conseillé de les remplacer par des bouchonnages côté fermeture (zone e).
