Revue technique automobile Renault Trafic: Façade avant

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure avant / Façade avant

C'est un élément de structure démontable.

Elle est en matière plastique composite (polypropylène).

Pour la réparation, se reporter au manuel de réparation 502.

Le remplacement de cette pièce est une opération complémentaire au remplacement du bouclier ou du capot avant pour une collision avant.

Dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément ainsi que ses possibilités de réglages.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce livrée seule.

Nota :

Nota :

Pour accéder aux fixations de la façade avant, il sera nécessaire de déposer au préalable :

Depose

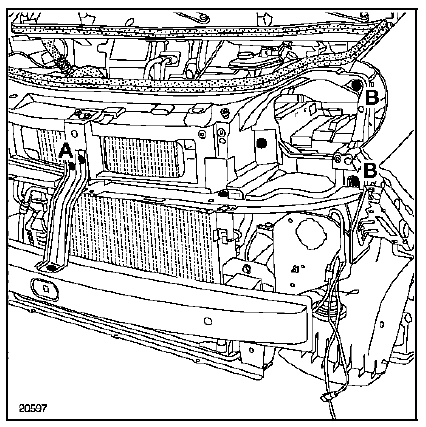

Déposer :

Déposer :

Reparation

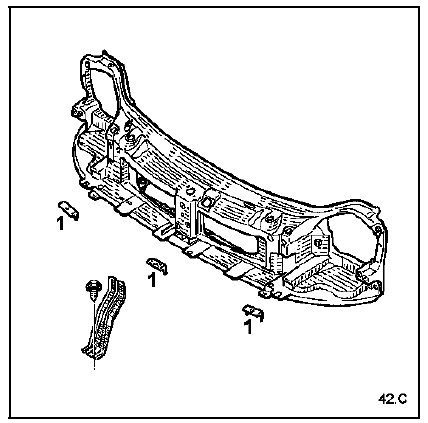

Afin d'éviter un remplacement complet de la façade avant, il est possible d'utiliser les pattes de réparation (1).

Ces pattes se positionnent au niveau des supports de fixation du bouclier.

Repose

La repose se fait dans le sens inverse de la dépose.

La repose se fait dans le sens inverse de la dépose.

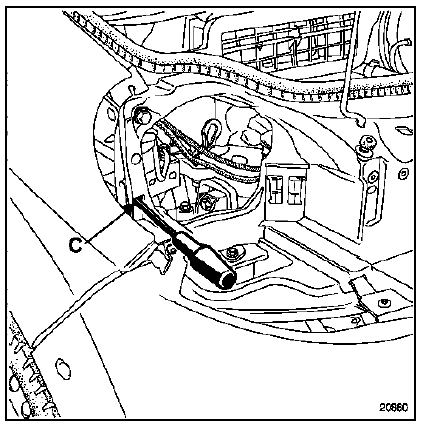

Nota : le support lateral droit de facade est utilise en usine comme referentiel de positionnement de la facade par l'alignement du trou pilote (c) . 8 Mm.

Il est conseillé d'utiliser ce pilote pour centrer la traverse, à l'aide d'un tournevis par exemple.

Des réglages complémentaires de la façade avant en hauteur (oz) et en profondeur (oy) sont possibles au niveau des supports latéraux. Support latéral de façade avant
