Revue technique automobile Renault Trafic: Essuie-vitre arrière
La méthode et le branchement des moteurs sont identiques en version hayon ou portes battantes.
Depose
S'assurer que le moteur d'essuie-vitre soit à l'arrêt fixe. Débrancher la batterie. Déposer :
- Le porte-raclettes,
- Le panneau de garnissage.
Débrancher le connecteur d'alimentation du moteur d'essuyage. Déposer les trois vis (a) de fixation du moteur.
Repose
Respecter les couples de serrage du moteur d'essuyage (0,8 dan.M). Rebrancher :
- Le connecteur d'alimentation,
- La batterie après avoir reposé le moteur afin de le positionner à l'arrêt fixe.
Nettoyer les cannelures de l'axe du porte-raclettes. Remettre un écrou neuf et le serrer au couple (1,2 dan.M).

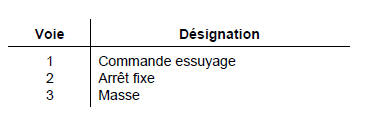

Branchement du moteur
Le branchement des moteurs est identique en version hayon ou portes battantes.
