Revue technique automobile Renault Trafic: Doublure supérieure de panneau latéral arrière partie avant
Le remplacement de cette pièce est une opération complémentaire au panneau latéral arrière partie avant.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.
Dans la méthode décrite ci-après vous trouverez que les adaptations à effectuer selon la version du véhicule.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

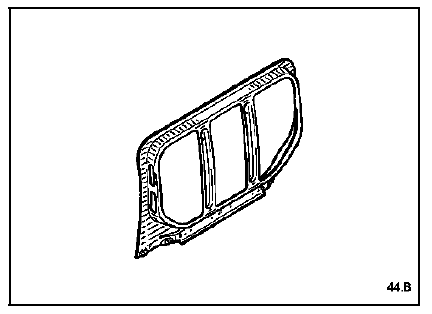

Composition de la piece de rechange
Pièce livrée seule.
Adaptation pour les versions vitrées
Pour des raisons de standardisation le magasin des pièces de rechange fournit une seule pièce quelle que soit la version.

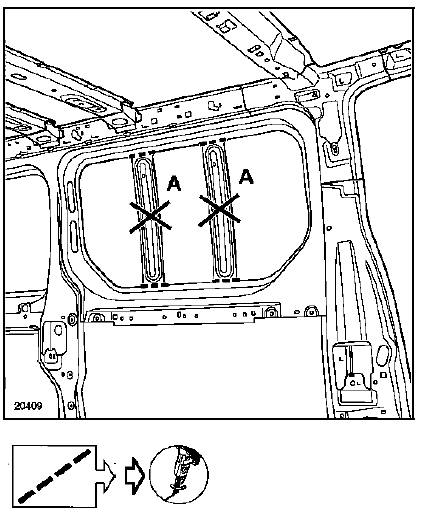

Pour les versions vitrées il sera nécessaire de couper les raidisseurs de panneau (a) comme indiqué sur le dessin.
Cette opération est à effectuer avant la peinture.
