Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher cabine pour une collision latérale.

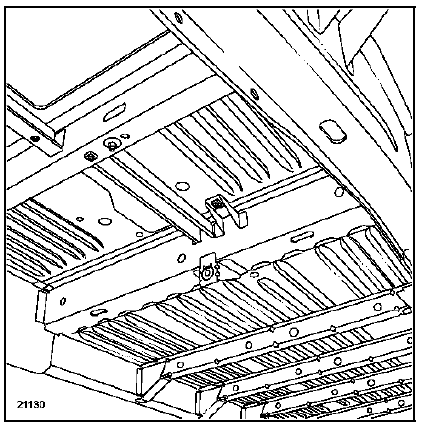

Vous trouverez dans la méthode un dessin de la pièce en position pour information.
Les soudures à réaliser sont en priorité des soudures par résistance comme à l'origine ou par bouchonnage selon le matériel utilisé et le type de choc.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce livrée seule.

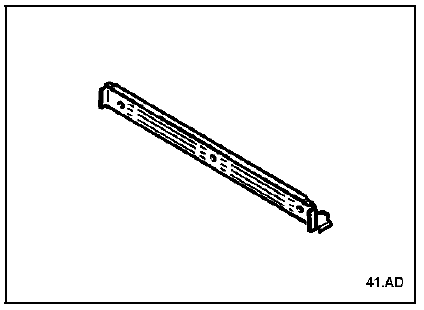

Traverse avant de plancher arrière
Renfort de fixation de levier de frein
à mainPréliminaire
Ce document présente le diagnostic générique applicable sur tous les
calculateurs pour la fonction unité
centrale habitacle des véhicules trafic toutes motorisations.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer ...
Jeux des ouvertures
Important :
Les valeurs de jeux sont données pour information avec des tolérances.
Lors d'un réglage, il est indispensable de respecter en priorité certaines
règles :
Assurer une symétrie par rapport au côté opposé,
Assurer un ...
Flasque de protection de disque
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Les trois vis de fixation du flasque,
Le flasque.
Repose
Reposer :
Le flasque,
Les trois vis de fixation du flasque.
Serrer au couple les trois vis de fixation du flasque.
...
