Le remplacement de cette pièce est une opération complémentaire au remplacement du pavillon arrière.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

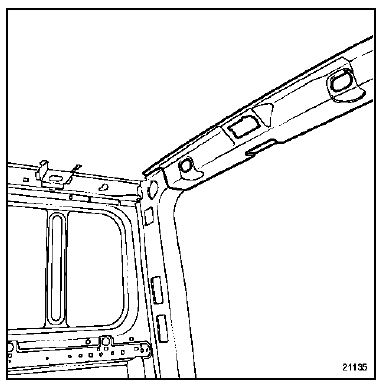

Vous ne trouverez ci-après pour information, une vue de la pièce en position sur la caisse.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

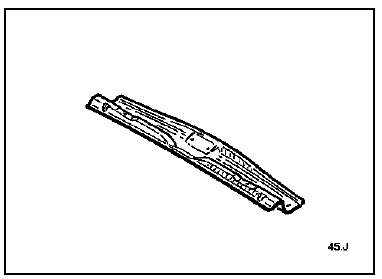

Composition de la piece de rechange
Pièce assemblée avec : gouttière
Renfort de gâche
Pontet de fixation de butée
Ecrous soudés
Renforts charnières (version hayon)


Traverse arrière de pavillon arrièreFeux stop
La fixation du feu surélevé peut être différente en
fonction de la version (portes arrière battantes ou
hayon).
Depose du feu de stop sureleve
(version portes battantes)
Déposer la vis de fixation (3).
Débrancher le connecteur.
(Version hayo ...
Support d'étrier de frein
Outillage specialise indispensable
Fre. 1190-01 Repousse piston
Depose
Déposer :
La roue arrière,
Les vis de fixation de l'étrier.
Dégager l'étrier et les garnitures.
Suspendre l'étrier sans plier le flexible.
Déposer les vis ...
Berceau
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Materiel indispensable
Vérin d'organes
Depose
Déposer les roues.
Dégrafer :
Les câbles de capteur de roue (équipement abs)
Les tuyaux de frein sur le berceau.
Desserrer les vis arr ...
