Revue technique automobile Renault Trafic: Doublure de pied arrière de cabine
Le remplacement de cette pièce est une opération complémentaire au pied arrière de cabine pour une collision latérale.
Il n'y a pas de spécificité méthode pour cette opération, les liaisons étant toutes réalisables comme à l'origine.

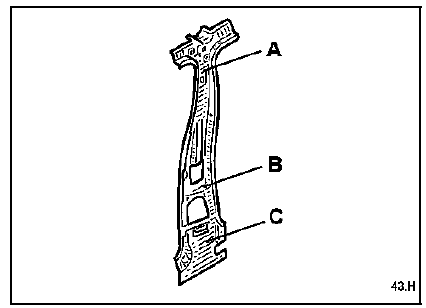

Nota : la doublure de pied arrière de cabine est composée de trois pièces :
- Renfort baudrier (a),
- Doublure de pied (b),
- Doublure inférieure de pied (c).
Il est possible de remplacer indépendamment chacune de ces pièces selon le choc.
Dans la méthode décrite ci-après vous trouverez pour exemple le remplacement de la partie inférieure de la doublure de pied.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : doublure de pied
Plaquette réglage
Renfort enrouleur
Renfort baudrier
Doublure inférieure de pied
Ecrous soudés
Remplacement de la partie inférieure

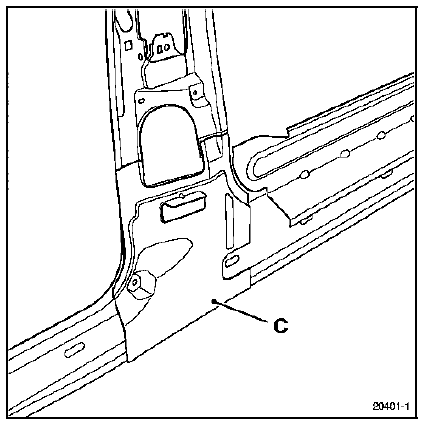

Nota : la pièce endommagée (c) sera dégrafée de la doublure assemblée fournie par le magasin des pièces de rechange.
