Revue technique automobile Renault Trafic: Doublure de montant de baie

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure laterale / Doublure de montant de baie

Le remplacement de cette pièce est une opération complémentaire au remplacement du pied avant de cabine pour une collision latérale.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

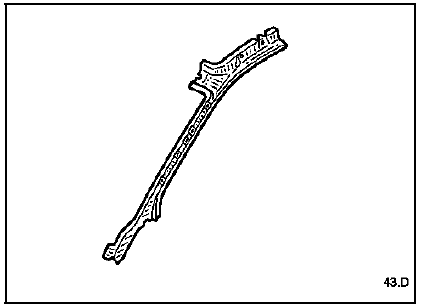

Composition de la piece de rechange

Pièce livrée seule.

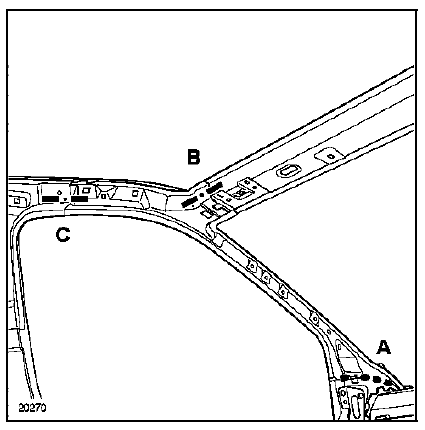

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Doublure de montant de baie 1
  2. Côté d'auvent 1
  3. Doublure de pied milieu 1
  4. Traverse avant de pavillon 0,8

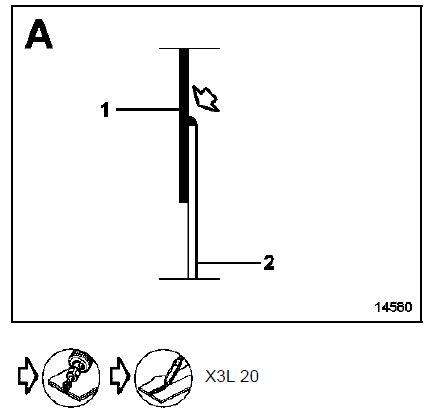

Particularités avec pavillon de cabine en position

Particularités avec pavillon de cabine en position

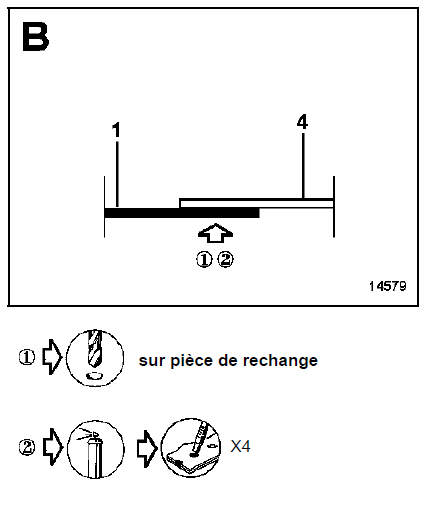

Particularités avec haut de côté de cabine en

Particularités avec haut de côté de cabine en position
