Revue technique automobile Renault Trafic: Doublure de brancard arrière
le remplacement de cette pièce est une opération complémentaire au pavillon, au brancard arrière ou aux panneaux latéraux arrière.
cette opération s'effectue suivant deux possibilités :
- Complète,

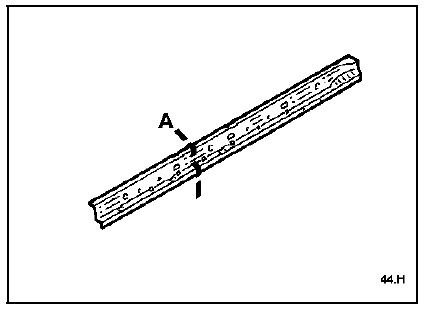

- Partielle suivant la coupe a (bord à bord).
Nota : la méthode pour le remplacement de cette pièce n'est pas précisée, elle est fonction du type de choc.
Selon l'accessibilité, il sera nécessaire de réaliser en priorité des points de soudure d'origine sinon il est possible de remplacer ces points par des bouchonnages.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : support joint double étanchéité
Fermeture de brancard

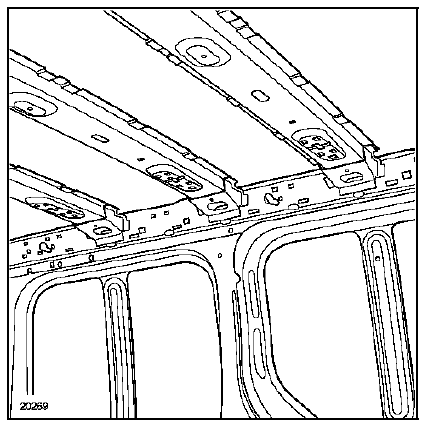

Dessin pour information.
Important : la position de la coupe a peut varier selon la partie à remplacer, celle-ci ne doit pas être effectuée sur une boutonnière ou un embouti.
