Revue technique automobile Renault Trafic: Disque de frein
Outillage specialise indispensable
Fre. 1190-01 Repousse piston

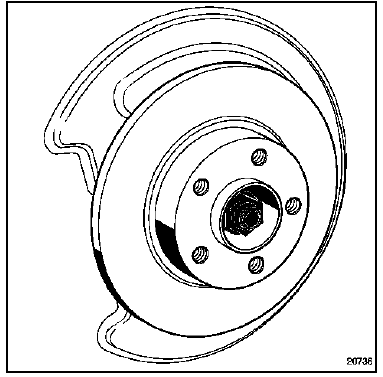

Depose
Déposer le support d'étrier (consulter la méthode correspondante).
Déposer :
- L'écrou de moyeu,
- Le disque.
Vérifier :
- L'état du flexible et le remplacer si nécessaire,
- L'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
- L'état du disque (en cas de remplacement, il est impératif de changer aussi le disque du côté opposé et les plaquettes),
- L'état et le montage des cache-poussière des pistons,
- L'état des cache-poussière des guides.
Nettoyer les surfaces d'appui du disque, l'étrier et le support.
Repose
Repousser les pistons de l'étrier à l'aide de l'outil fre. 1190-01.
Reposer :
- Le disque,
- Le support d'étrier,
- Les vis du support d'étrier,
- Les plaquettes,
- L'étrier,
- Les vis de fixation de l'étrier.

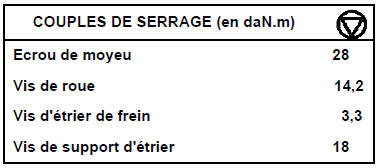

Serrer au couple préconisé :
- L'écrou de moyeu,
- Les vis du support d'étrier,
- Les vis de l'étrier.
Reposer les roues arrière.
Serrer au couple préconisé les vis de roue.
