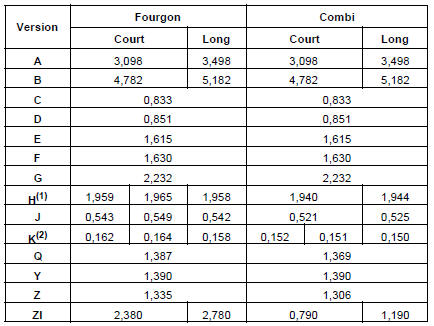

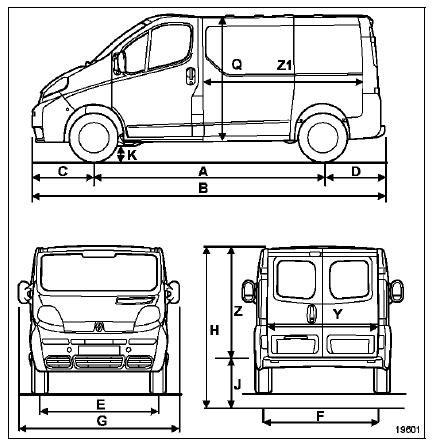

Dimensions en mètres.


Identification du véhicule
Motorisation et équipementLongeron avant partie avant
Le remplacement de cette pièce est une opération
complémentaire au support de la traverse radiateur
pour une collision avant.
Cette opération s'effectue suivant deux possibilités :
Partielle suivant la coupe a,
Partielle suivant la coupe b.
Important ...
Reglages
Tous les réglages des jeux de la porte (zones 1 à 5
voir introduction) sont assurés au niveau des vis
de fixation (b) et (c) des charnières.
Rappel : le réglage d'avant en arrière (ox) de la
porte s'effectue uniquement au niveau des vis (c) de
fixat ...
Pontets de fixation galerie
Le remplacement de ces pièces est une opération liée
au remplacement du pavillon arrière.
Dans la méthode décrite ci-après vous ne trouverez
uniquement les cotes de positionnement des pontets
de fixation galerie.
Attention : les cotations sont ...
