Particularite

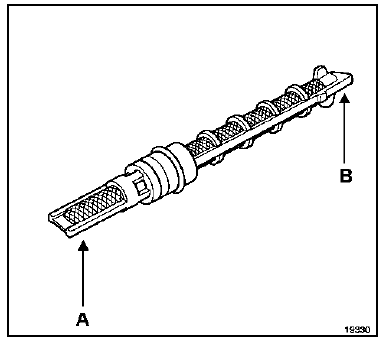

Le véhicule du type "trafic" est équipé d'un détendeur dit à orifice calibré.

  1. Côté évaporateur
  2. Côté conducteur

Depose

Débrancher la batterie. Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge. Déposer le bloc d'entrée d'air (voir chapitre 61 chauffage "bloc d'entrée d'air" et "groupe motoventilateur").

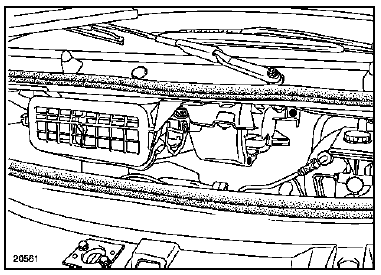

Débloquer l'écrou (a).

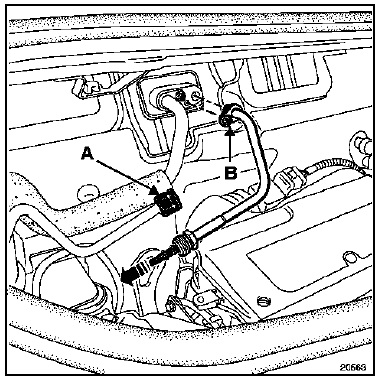

Débloquer l'écrou (a). Dévisser la vis (b). Déboîter le tuyau haute pression et finir de dévisser l'écrou. Extraire le détendeur à l'aide d'une pince à long bec plat.

Repose

Repose

Huiler les joints des tuyaux avec de l'huile préconisée. Procéder en sens inverse de la dépose. Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge. Lors du remplacement du détendeur, rajouter 10 ml d'huile préconisée dans le compresseur.
