Revue technique automobile Renault Trafic: Désignation des pièces

Revue technique automobile Renault Trafic / Tôlerie / Generalites / Désignation des pièces

  1. Traverse support radiateur (41 b)
  2. Traverse inférieure extrême avant (41 a)
  3. Traverse latérale extrême avant (41 d)
  4. Support de traverse radiateur (41 c)
  5. Fermeture de longeron avant partie avant (41 f)
  6. Longeron avant (41 g)
  7. Longeron avant partie avant (41 e)
  8. Support arrière de berceau avant (41 i)
  9. Renfort de support moteur (41 h)
  10. Renfort arrière de longeron avant partie avant (41 j)
  11. Raidisseur de plancher cabine (41 x)
  12. Traverse avant de plancher cabine (41 w)
  13. Appui cric avant (41 o)
  14. Plancher cabine (41 v)
  15. Renfort de fixation de siège avant (41 z)
  16. Traverse avant sous siège avant (41 y)
  17. Arrêt de gaine (41 af)
  18. Renfort de fixation de levier de frein à main (41 ae)
  19. Doublure de traverse avant de plancher arrière (41 ad)
  20. Marche pied latéral avant (41 p)
  21. Fermeture de bas de caisse (41 m)
  22. Bas de caisse de cabine (41 k)
  23. Plancher arrière partie avant (41 ab)
  24. Traverse avant de plancher arrière partie avant (41 ac)
  25. Traverse milieu de plancher arrière (41 ak)
  26. Marche pied latéral arrière (41 aa)
  27. Renfort longitudinal de fixation de siège arrière (41 aj)
  28. Gousset de traverse milieu de plancher arrière (41 al)
  29. Support de fixation échappement (41 ah)
  30. Longeron arrière partie avant (41 ag)
  31. Fermeture arrière de marche pied latéral avant (41 q)
  32. Renfort de fermeture de bas de caisse (41 r)
  33. Boîtier de rail (41 s)
  34. Traverse latérale de plancher arrière (41 t)
  35. Boîtier avant de fixation de train arrière (41 u)
  36. Bas de caisse sous porte latérale arrière (41 l)
  37. Attache de tirant latéral de train arrière (41 ai)
  38. Plancher arrière partie arrière (41 as)
  39. Traverse inférieure extrême arrière (41 au)
  40. Traverse arrière de plancher arrière (41 ar)
  41. Anneau d'arrimage arrière (41 ap)
  42. Fermeture latérale de traverse inférieure extrême arrière (41 at)
  43. Attache d'amortisseur arrière (41 aq)
  44. Gousset de fixation de siège arrière (41 am)
  45. Longeron arrière (41 an)
  46. Renfort longitudinal de plancher arrière (41 ao)
  47. Fermeture arrière de bas de caisse (41 n)

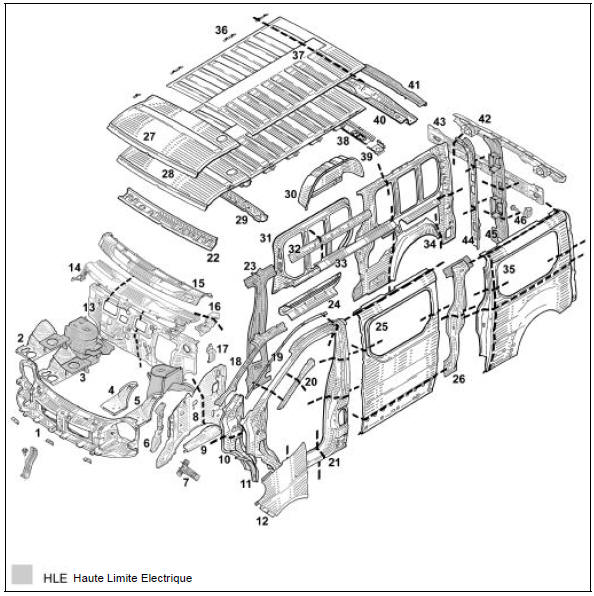

Structure superieure

  1. Façade avant (42 c)
  2. Passage de roue avant droit partie avant (42 i)
  3. Passage de roue avant droit (42 j)
  4. Passage de roue avant gauche partie avant (42 i)
  5. Passage de roue avant gauche (42 j)
  6. Support latéral de façade avant (42 d)
  7. Support de fixation inférieure d'aile avant (42 b)
  8. Côté d'auvent (42 f)
  9. Renfort supérieur de côté d'auvent (42 e)
  10. Renfort de pied avant de cabine (43 c)
  11. Fermeture de pied avant de cabine (43 b)
  12. aile avant (42 a)
  13. Tablier (42 m)
  14. Traverse inférieure de baie (42 k)
  15. Renfort de traverse inférieure de baie (42 l)
  16. Support de compas de capot (42 g)
  17. Support de commande d'ouverture de capot (42 h)
  18. Doublure de montant de baie (43 d)
  19. Support de joint de double étanchéité (43 a)
  20. Renfort de doublure de montant de baie (43 e)
  21. Côté de cabine (43 i)
  22. Traverse avant de pavillon de cabine (45 e)
  23. Doublure de pied arrière de cabine (43 h)
  24. Doublure inférieure de panneau latéral partie avant (44 c)
  25. Panneau latéral arrière partie avant (44 a)
  26. Pied milieu arrière (44 e)
  27. Pavillon de cabine (45 a)
  28. Pavillon (45 b)
  29. Traverse arrière de pavillon de cabine (45 f)
  30. Passage de roue arrière intérieur (44 i)
  31. Doublure supérieure de panneau latéral partie avant (44 b)
  32. Doublure de brancard arrière (44 h)
  33. Brancard arrière (44 g)
  34. Doublure de panneau latéral arrière partie arrière (44 f)
  35. Panneau latéral arrière partie arrière (44 d)
  36. Pontet de fixation galerie (45 d)
  37. Pavillon arrière partie arrière (45 c)
  38. Traverse centrale de pavillon (45 g)
  39. Gouttière de panneau latéral arrière (45 h)
  40. Doublure de traverse arrière de pavillon (45 j)
  41. Traverse arrière de pavillon arrière (45 i)
  42. Traverse support bouclier arrière (44 n)
  43. Jupe arrière (44 m)
  44. Gouttière de panneau latéral arrière partie arrière (44 k)
  45. Pied arrière (44 j)
  46. Rotule d'équilibreur (44 l)

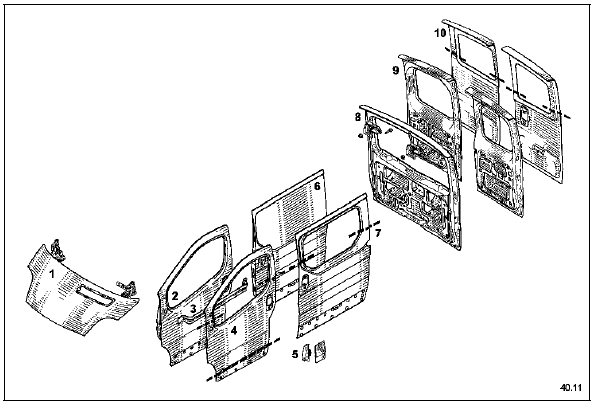

Structure d'ouvrants

  1. Capot avant (48 a)
  2. Porte latérale avant (47 a)
  3. Raidisseur de panneau de porte latérale avant (47 c)
  4. Panneau de porte latérale avant (48 a)
  5. Trappe à carburant (47 d)
  6. Porte latérale coulissante (47 e)
  7. Panneau de porte latérale coulissante (47 f)
  8. Hayon (48 a)
  9. Porte arrière de chargement (48 c)
  10. Panneau de porte arrière de chargement (48 d)
