Revue technique automobile Renault Trafic: Démarreur

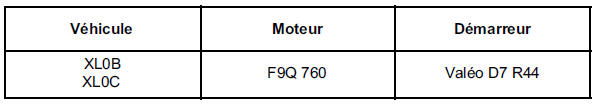

Identification
Depose
Mettre le véhicule sur les quatre chandelles (voir le chapitre 02 "moyens de levage" pour bien positionner le cric de levage et les chandelles) ou sur un pont élévateur.
Débrancher la batterie.

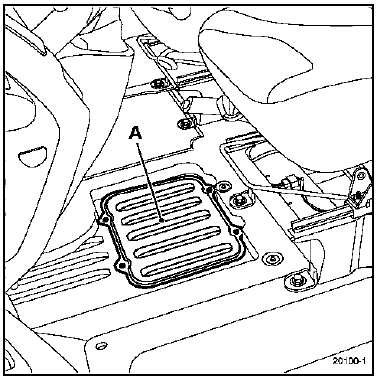

Nota : la batterie étant située sous le siège gauche, il faut retirer le tapis de sol en le dégrafant puis la trappe à batterie (a) en desserrant les vis.
Déposer :
- La protection sous moteur,
- Le conduit d'air sortie turbocompresseur,
- Le pot de détente,

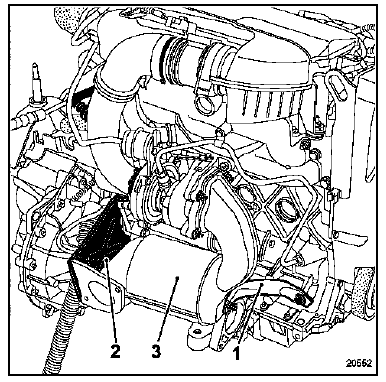

- Les béquilles (1) et (2), puis le catalyseur (3),
- Les connexions électriques du démarreur,
- Les fixations du démarreur,
- Le démarreur.
Repose
Procéder en sens inverse de la dépose.
Vérifier la présence de la douille de centrage lors de la repose.
Alternateur
Fonctionnement - diagnostic
Ces véhicules sont équipés d'alternateurs à ventilation
interne avec régulateur incorporé et voyant au tableau
de bord dont le ...
