Revue technique automobile Renault Trafic: Cylindre émetteur d'embrayage
Repose
Vérifier l'état des joints.
Procéder en sens inverse de la dépose.

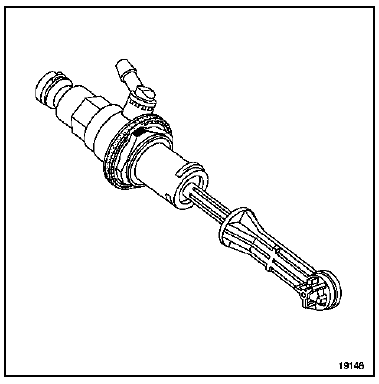

L'émetteur possède un détrompeur.
Ajouter du liquide de frein dans le réser voir.
Purger le circuit hydraulique :

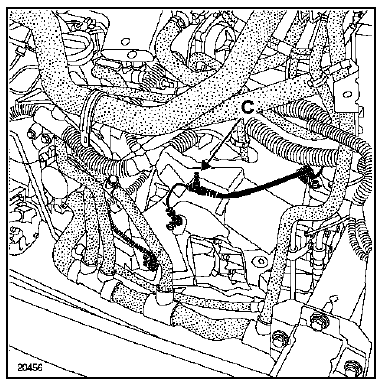

- Brancher sur l'orifice (c) un tuyau relié à un bocal contenant du liquide de frein,
- Installer l'appareil de purge,
- Actionner l'appareil de purge,
- Attendre l'évacuation totale de l'air du circuit hydraulique.
Effectuer la mise à niveau du réservoir de liquide de frein.
Vérifier le bon fonctionnement du système d'embrayage.
