Depose

Débrancher la batterie.

Dans l'habitacle

Désaccoupler la rotule de l'émetteur de la pédale de débrayage.

Dans le compartiment moteur

Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau soit sous l'orifice d'alimentation de l'émetteur.

Placer un chiffon sous cet orifice puis désaccoupler le tuyau du réservoir de liquide de frein et placer des bouchons.

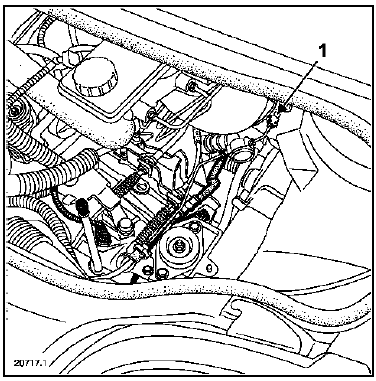

Dégager l'agrafe (1) de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur.

Placer un chiffon sous l'émetteur puis désaccoupler le

Placer un chiffon sous l'émetteur puis désaccoupler le tuyau de liaison de l'émetteur et placer des bouchons à chaque orifice.

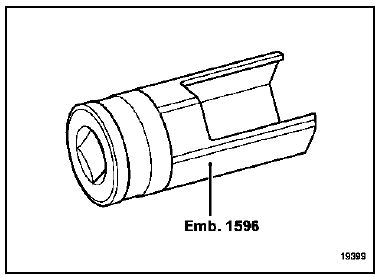

Déposer l'émetteur du tablier en tournant d'un quart de tour dans le sens horaire (fixation de type baïonnette) à l'aide de l'outil emb. 1596.

Cylindre émetteur d'embrayage

Compensateur de freinage
Reglage Effectuer cinq actions sur le levier afin de mettre les câbles en condition normale d'utilisation. Mesurer les cotes x sur les étriers gauche et droit. La somme des cotes ...

Cylindre émetteur d'embrayage
Repose Vérifier l'état des joints. Procéder en sens inverse de la dépose. L'émetteur possède un détrompeur. Ajouter du liquide de frein dan ...
