Manuel du conducteur

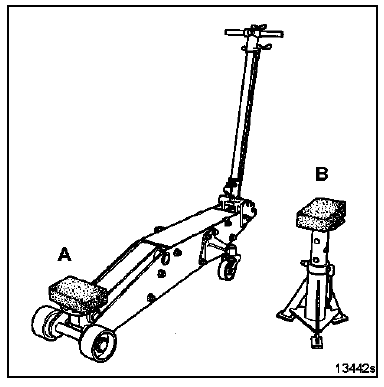

Emplacement du cric rouleur et des chandelles
Nota : n'utiliser la feuillure sous caisse que lors de la mise en place des chandelles.

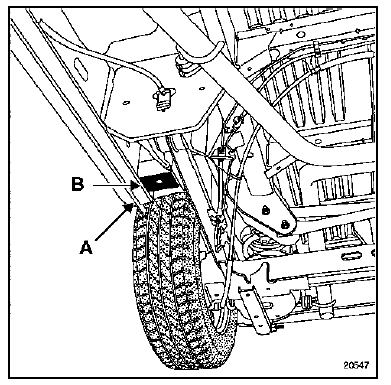

Avant

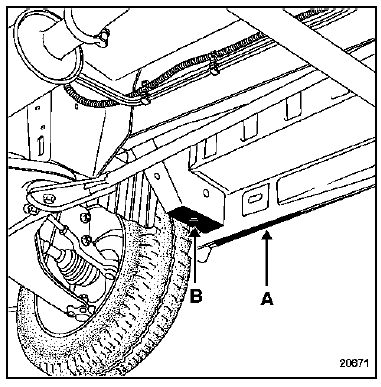

Arriere

Moyens de levage
Pont à prise sous caisseBoîtier de direction assistée
Depose
Mettre en place le véhicule sur un pont à deux
colonnes.
Arrimer le véhicule sur le pont à deux colonnes.
Déposer les roues.
Mettre en place les pinces durit mot. 453-01 Sur les
tuyaux du circuit d'assistance hydraulique.
Dégraf ...
Amortisseur
Depose
Mettre en place le véhicule sur un pont à quatre
colonnes.
Déposer :
Les vis de fixation d'amortisseur,
L'amortisseur.
Repose
Reposer :
L'amortisseur,
Les vis de fixation d'amortisseur sans les serrer.
Mesurer la cote x entre les axes d ...
Outillage
Introduction
L'outil car. 1504 Est utilisé pour la pose des inserts
suivants :
Ecrous
Em4 Référence 77 01 047 924
Em5 Référence 77 01 047 685
Em6 Référence 77 03 043 020
Em8 Référence 77 01 047 925
Goujons
Gm6 Réfé ...
