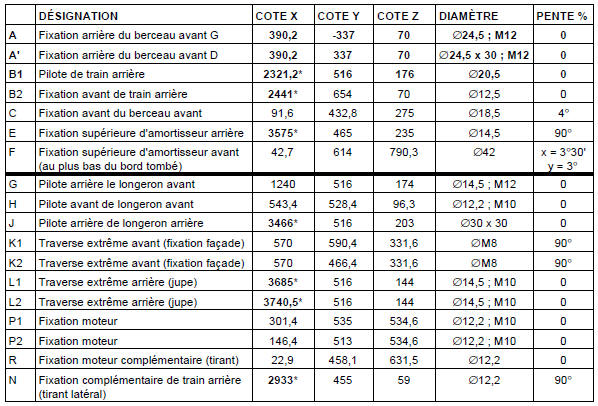

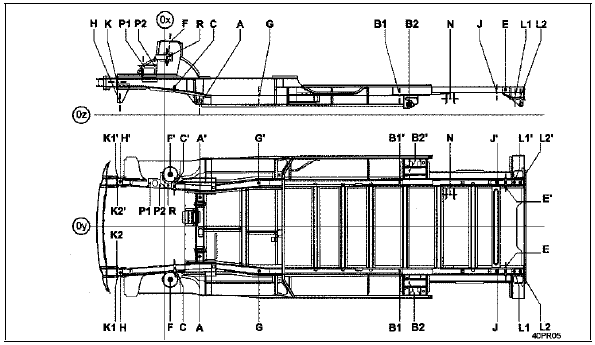

A et b = référentiel de mise en assiette
* Pour la version l2 ajouter 400 mm

Diagnostic collision
Restructuration du soubassementGroupe motoventilateur
Depose
Ouvrir le capot.
Débrancher la batterie.
Déposer le moteur ventilation de chauffage de son
compartiment en dévissant les vis (a).
Déboîter puis faire une légère rotation du boîtier afin
de pouvoir débrancher la connexion d'ali ...
Afficheur
Affectation des voies
Connecteur rouge 15 voies
Connecteur gris 15 voies
...
Serrure de porte arrière de chargement
Depose de la serrure de porte arrière gauche
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser le panneau de
garniture.
Déposer :
Les trois vis de fixation (b) de s ...
