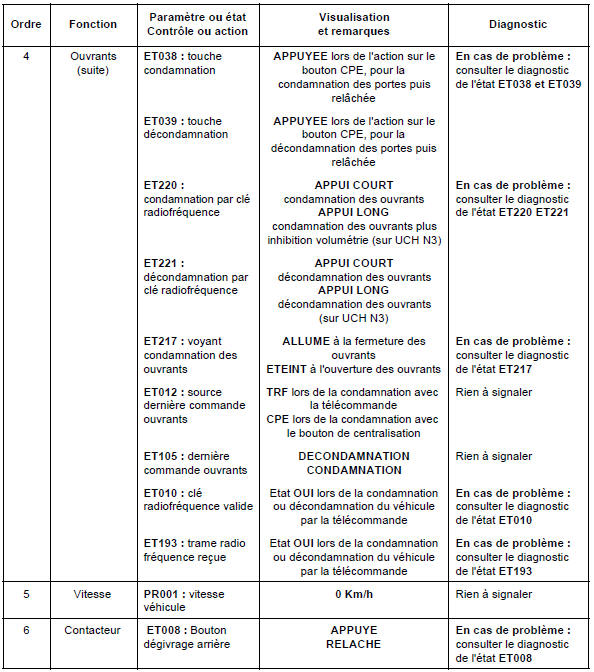

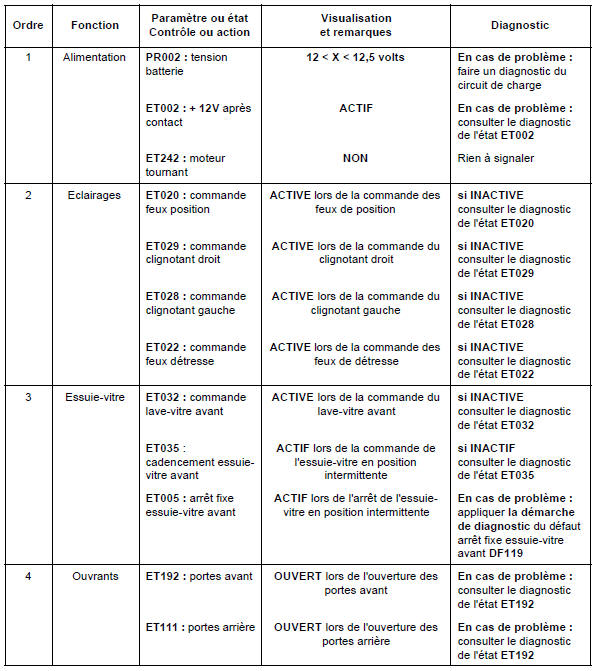

Revue technique automobile Renault Trafic: Controle de conformite
Consignes
N'effectuer ce contrôle de conformité qu'après un contrôle complet avec l'outil de diagnostic. Les valeurs indiquées dans ce contrôle de conformité ne sont données qu'à titre indicatif. Condition d'exécution : moteur arrêté sous contact.
Interprétation des défauts
Anomalie electronique
interne uch
Consignes
Défaut déclaré présent à la coupure du contact.
Particularité : en cas de défaut mémoris&eacut ...
Interprétation des états
+12 v apres contact
Et002 inactif contact mis
Effectuer un contrôle du fusible habitacle.
Vérifier à l'aide d'un multimètre la présence d'un + 12 v contact mis au ...
