Revue technique automobile Renault Trafic: Contrôle de conformité

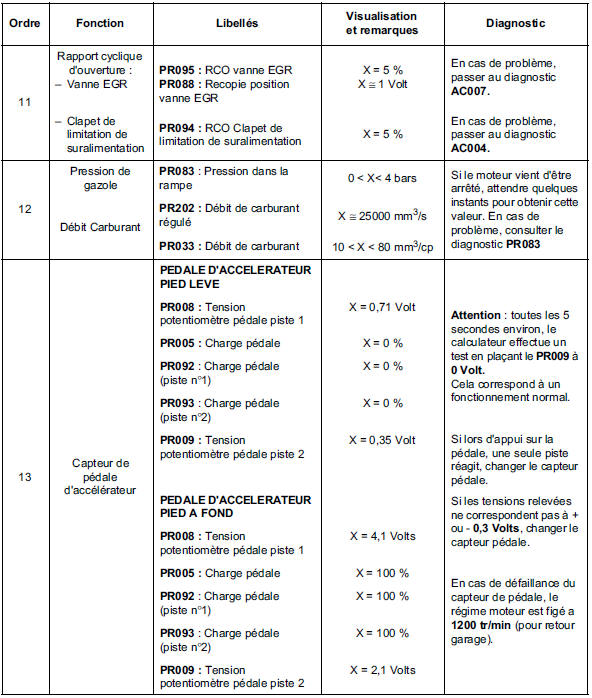

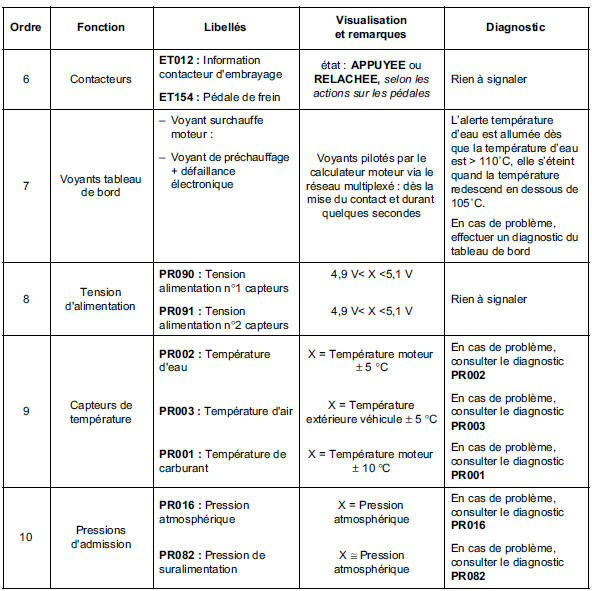

Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : moteur arrêté, sous contact.

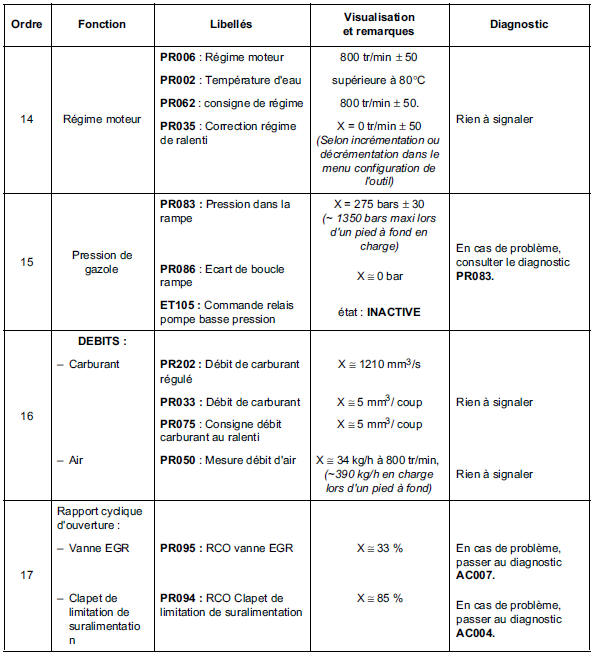

Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : moteur chaud au ralenti, sans consommateur électrique.

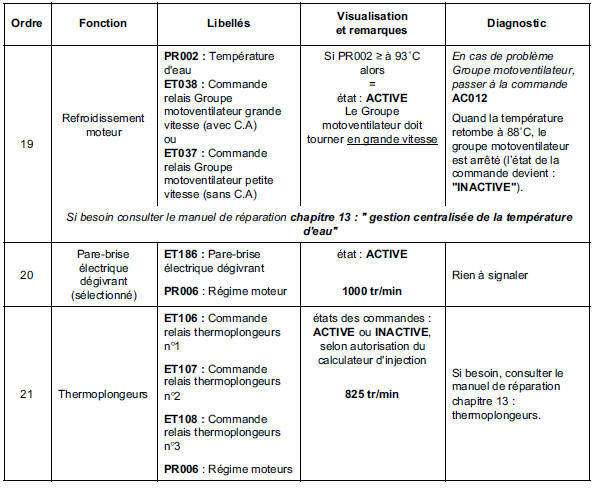

Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : moteur arrêté, sous contact.

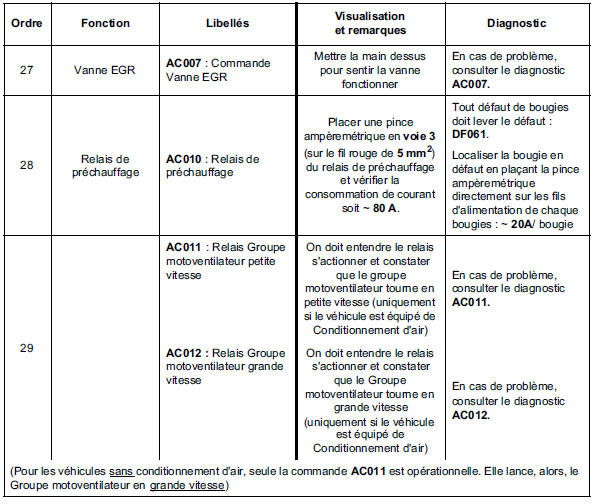

Consignes
Consulter ce contrôle de conformité après un contrôle à l'aide de l'outil de diagnostic avec absence de défaut.
Conditions d'exécution : moteur arrêté, sous contact. "Et003" inactif.
