Revue technique automobile Renault Trafic: Contrôle

Revue technique automobile Renault Trafic / Moteur et périphériques / Refroidissement / Contrôle

  1. Contrôle de l'étanchéité du circuit

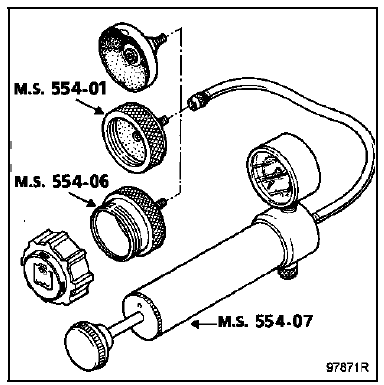

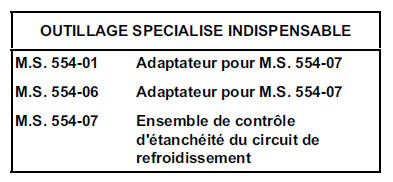

Remplacer la soupape de vase d'expansion par l'adaptateur m.S. 554-01.

Brancher sur celui-ci l'outil m.S. 554-07.

Faire chauffer le moteur, puis l'arrêter.

Pomper pour mettre le circuit sous pression.

Cesser de pomper à 0,1 bar inférieur à la valeur de tarage de la soupape.

La pression ne doit pas chuter, sinon rechercher la fuite.

Dévisser progressivement le raccord de l'outil m.S. 554-07 Pour décompresser le circuit de refroidissement puis déposer l'outil m.S. 554-01 Et reposer la soupape de vase d'expansion munie d'un joint neuf.

  1. Contrôle de tarage de la soupape

Le passage du liquide à travers la soupape du vase d'expansion nécessite le remplacement de cette dernière.

Adapter sur la pompe m.S 554-07 l'outil m.S. 554-06 Et placer sur celui-ci la soupape à contrôler.

Monter la pression, celle-ci doit se stabiliser à la valeur de tarage de la soupape, tolérance de contrôle +- 0,1 bar.

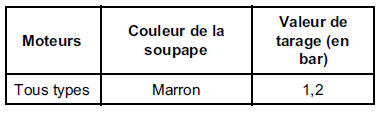

Valeur de tarage de la soupape :

Schéma
