Revue technique automobile Renault Trafic: Commande d'ouverture et serrure de capot avant
Depose
Il est nécessaire de dégager la serrure (vis a) afin de pouvoir accéder à la fixation du câble.

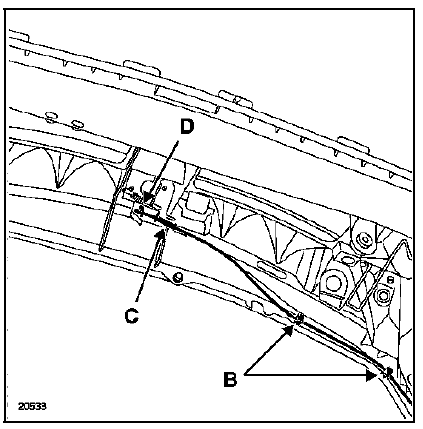

Déclipser :
- La gaine des trois agrafes de maintien (b),
- L'arrêt de gaine (c),
- La boule d'arrêt de câble (d).
Partie habitacle
Déposer :
- Le clips de maintien (e),
- La commande d'ouverture comme indiqué sur le dessin (1).
Dégager délicatement l'obturateur du tablier, puis l'ensemble par l'intérieur du véhicule
Repose
La repose s'effectue dans le sens inverse de la dépose.
