Revue technique automobile Renault Trafic: Combiné ressort-amortisseur
Depose
Côté gauche

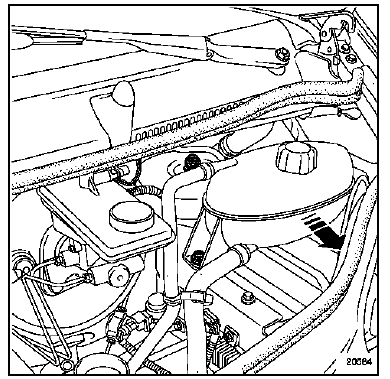

Déposer la vis de fixation du bocal de liquide de refroidissement.
Dégager le bocal de liquide de refroidissement pour accéder à l'écrou de tige d'amortisseur.
Côté gauche ou droit

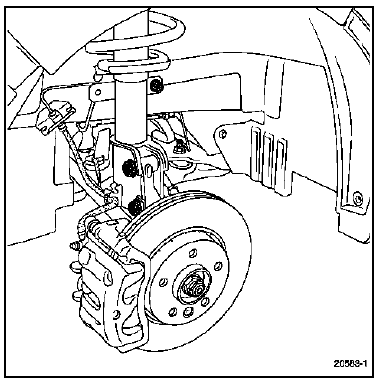

Déposer la roue.
Dégrafer le câble de capteur de roue (équipement abs).
Déposer :
- L'écrou supérieur de tige d'amortisseur,
- La rondelle antibruit,
- Les écrous de fixation de pied d'amortisseur,
- L'écrou supérieur de biellette de renvoi de la barre anti-dévers.
Dégager la biellette de renvoi de la barre anti-dévers.

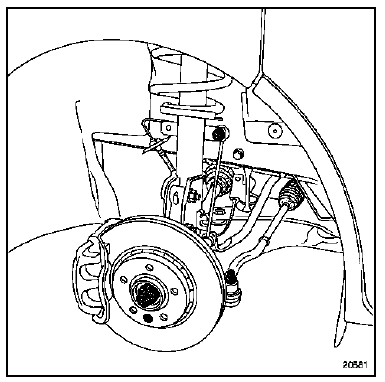

Déposer :
- Les vis de fixation de pied d'amortisseur (à l'aide d'un maillet),
- Le combiné ressort-amortisseur,
- Le bloc filtrant (celui-ci reste sur le véhicule lors de la dépose du combiné).
Repose
Côté gauche ou droit
Reposer :
- Le bloc filtrant sur le combiné,
- Le combiné et son bloc filtrant sur le véhicule,
- La rondelle antibruit,
- L'écrou supérieur de tige d'amortisseur,
- Les vis de fixation de pied d'amortisseur,
- Les écrous de fixation de pied d'amortisseur,
- La biellette supérieure de biellette de renvoi de la barre anti-dévers,
- L'écrou supérieur de biellette de renvoi de la barre anti-dévers,
- Le câble de capteur de roue (équipement abs).

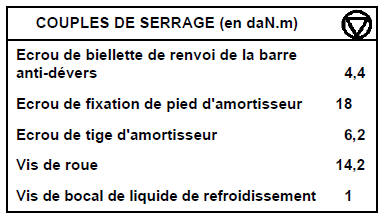

Serrer au couple préconisé les vis et écrous.
Reposer la roue.
Serrer au couple préconisé les vis de roue.
Côté gauche
Reposer :
- Le bocal de liquide de refroidissement,
- La vis de fixation du bocal de liquide de refroidissement.
