Attention : il est interdit de manipuler les systèmes pyrotechniques (airbags et prétensionneurs) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.
Important : avant la dépose d'un prétensionneur d'un airbag ou d'une ceinture équipée de prétensionneur, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic voir chapitre 88 "airbags et prétensionneurs"
Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume.

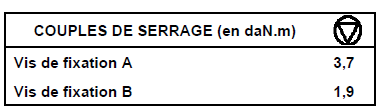

Depose de la ceinture de banquette première rangée
Pour cette opération il n'est pas nécessaire de déposer la banquette

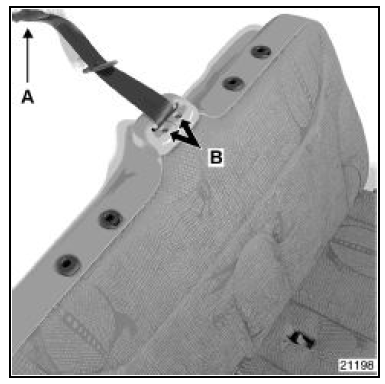

Déposer :

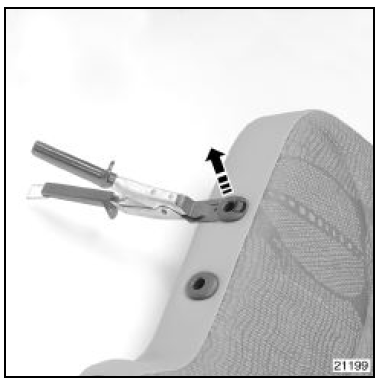

Déclipper les quatre caches guides d'appui-tête.

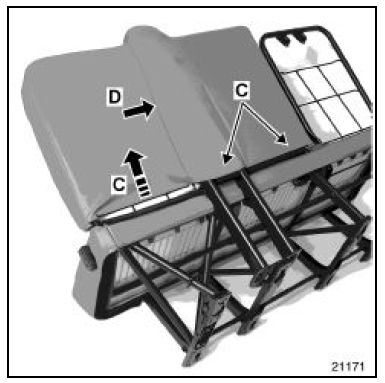

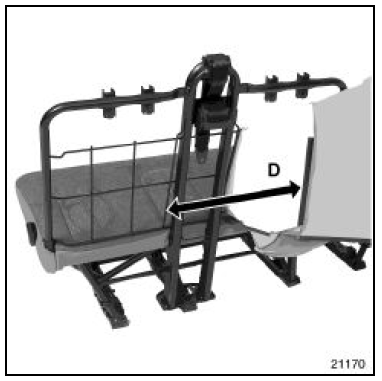

Déposer :

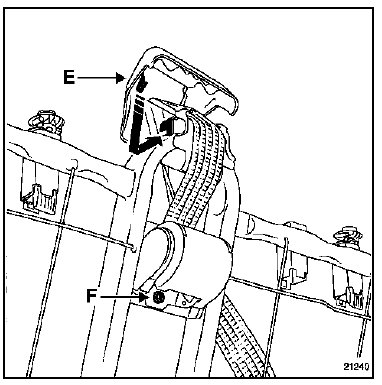

Déclipper le guide de ceinture (e).
Déposer la vis de fixation d'enrouleur (f).

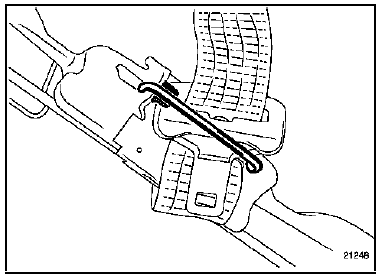

Dégager le pene de ceinture.
Depose des pédoncules de banquette

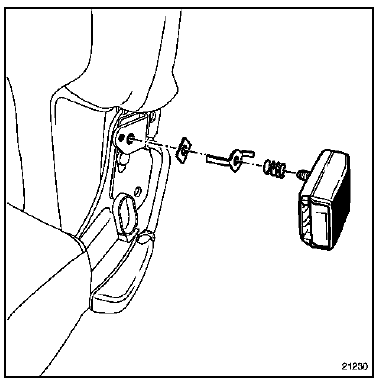

Déposer la vis de fixation (t30) du pédoncule.
Depose des ceintures de cabine

A l'aide de l'outil car. 1597 Déclipper les dix agrafes de fixation de garniture (la partie femelle des agrafes reste sur la doublure de panneau d'aile).
Débrancher le connecteur d'alimentation de la prise (g), puis dégager la garniture.

Débrancher le connecteur d'alimentation (h) du prétensionneur.
Déposer la vis de fixation d'enrouleur, puis dégager celui-ci.

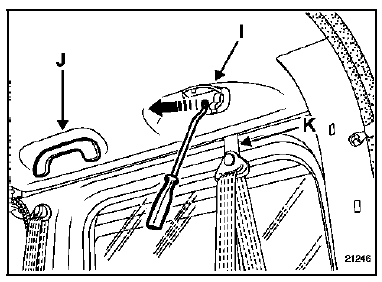

A l'aide de l'outil car. 1597 Déposer :
Ecarter délicatement la garniture de pavillon, puis déposer la vis de fixation du support de renvoi de ceinture (k).
Ceinture de sécurité avant
ClimatisationFlasque de protection de disque
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Les trois vis de fixation du flasque,
Le flasque.
Repose
Reposer :
Le flasque,
Les trois vis de fixation du flasque.
Serrer au couple les trois vis de fixation du flasque.
...
Désignation des pièces
Traverse support radiateur (41 b)
Traverse inférieure extrême avant (41 a)
Traverse latérale extrême avant (41 d)
Support de traverse radiateur (41 c)
Fermeture de longeron avant partie avant (41 f)
Longeron avant (41 g)
Longeron avant partie avant (41 e)
S ...
Bas de caisse sous porte latérale arrière
Le remplacement de cette pièce est une opération de
base pour une collision latérale.
Le remplacement complet est une opération
complémentaire au panneau arrière par tie arrière ou
au pied arrière de cabine.
Cette opération s'ef ...
