Revue technique automobile Renault Trafic: Carénage sous moteur
Depose

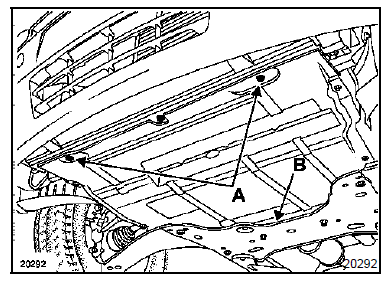

Déposer les vis (a), puis faire glisser le ski vers l'avant du véhicule.
Repose
Positionner la patte de maintien (b) sur le berceau, puis procéder dans le sens inverse de la dépose.
Bouclier arrière
Depose
Bouclier arrière partie centrale
Déposer les trois vis de fixation supérieure.
Déclipser les fixations intérieures.
Bouclier arrière pa ...
