Revue technique automobile Renault Trafic: Capteur de pression

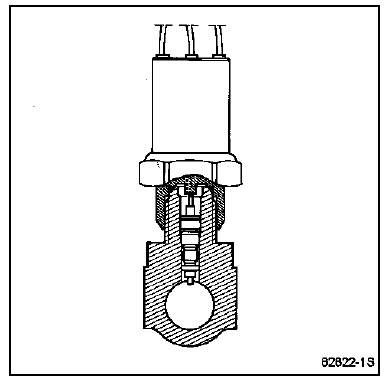

Le capteur de pression installé à l'entrée du condenseur assure la protection du circuit réfrigérant.
- Coupure basse pression : 3 bars
- Coupure haute pression : 30 bars
Il informe le calculateur d'injection de la pression du circuit de fluide réfrigérant.
Le calculateur d'injection commande des ventilateurs de refroidissement moteur en fonction de la haute pression du circuit de fluide réfrigérant et de la vitesse pression du véhicule. La dépose du capteur de pression peut s'effectuer sans vidanger le circuit de fluide réfrigérant. Une valve automatique de fermeture isole le circuit de l'extérieur au démontage.

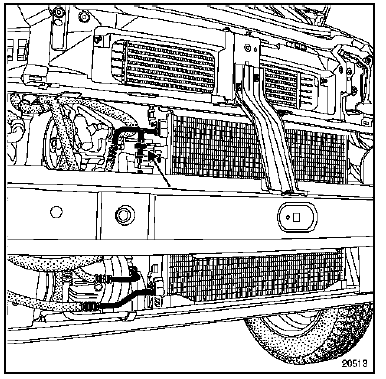

Tuyau basse pression entre bouteille deshydratante et compresseur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
La calandre,
Les optiques,
...
Module de puissance
Le module de puissance pilote la vitesse du
motoventilateur selon les besoins déterminés par la
régulation.
Son accès est possible sans la dépose du group ...
D'autres materiaux:
Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble groupe motoventilateur,
La vis de fixation sur l'évaporateur à la jonction du tablier,
La calandre,
...
Préliminaire
Diagnostic - préliminaire
N programme : 3.7 Et plus
n vdiag : 04
Ce document présente le diagnostic générique applicable sur tous les
calculateurs pour la fonction
antidémarrage des véhicules trafic toutes motorisations.
Pour entreprendre un diagnosti ...
Bloc optique
Depose
Débrancher les connecteurs du bloc optique.
Déposer :
Le clignotant,
Les vis (a) de la fixation de la calandre,
Les vis (b) de la fixation de l'optique.
Retirer l'optique tout en dégageant l'agrafe de fixation
inférieure (c).
Repose
...
