Revue technique automobile Renault Trafic: Capteur de pression
Attention : avant toute intervention, brancher l'outil de diagnostic après-vente, entrer en dialogue avec le calculateur d'injection et vérifier que la rampe d'injection ne soit plus sous pression.
Prendre garde à la température de carburant.
Depose
Débrancher la batterie.
Déposer la vis (1) du collier de maintien.
Débrancher :
- Le tuyau d'entrée d'air (2) de l'échangeur air-air,

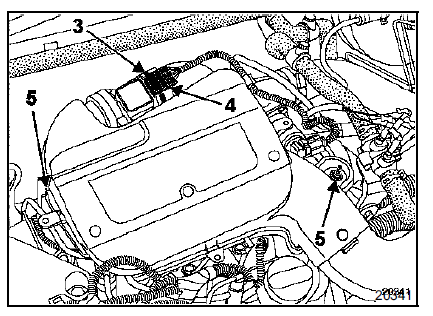

- Le connecteur (3) du débitmètre d'air,
- Le tuyau d'arrivée d'air (4) du turbocompresseur.
Déposer :
- Les vis (5) de fixation du boîtier de filtre à air,
- Le boîtier de filtre à air,

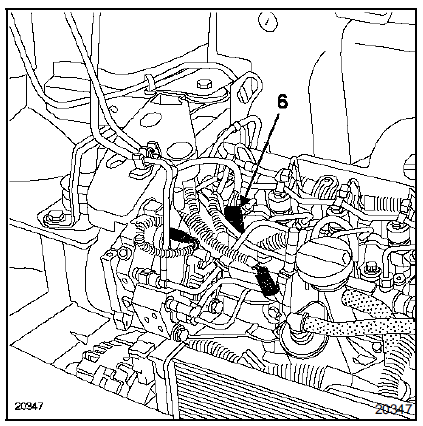

Débrancher le capteur de pression (6).

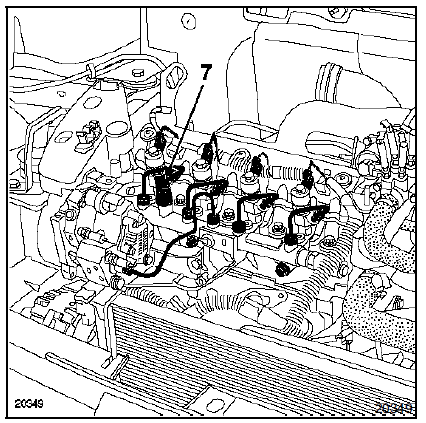

Déposer le capteur de pression (7).
Repose
Changer le joint.

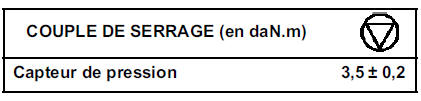

Visser le capteur et le serrer au couple de 3,5 dan.M.
Brancher le capteur.
Pour les autres opérations de repose, procéder dans le sens inverse de la dépose.
Important : effectuer un réamorçage du circuit en mettant le contact à plusieurs reprises, ou faire tourner la pompe basse pression à l'aide de l'outil de diagnostic dans le menu "commandes des actuateurs".
