Revue technique automobile Renault Trafic: Cable de commande du volet de mixage d'air
Depose

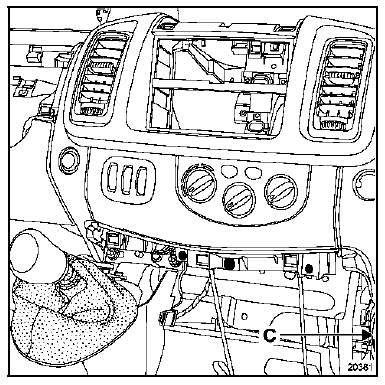

Câble de commande du volet de mixage d'air côté boîtier de commande.
Déposer le tableau de commande (voir chapitre "tableau de commande"). Câble de commande du volet de mixage d'air côté boîtier répartiteur.
Déposer :
- Les deux clips (a),
- Le cache latéral droit.
Dégrafer le câble (c).
Repose
Procéder en sens inverse de la dépose.
Cable de commande du rotateur de reglage de la temperature
Depose
Câble de commande du rotateur de réglage de la
température côté boîtier de commande.
Déposer le tableau de commande (voir chapitre
"tablea ...
Boîtier répartiteur
Depose - repose
Le boîtier répartiteur d'air (a) est accessible après la dépose de la planche
de
bord et de la poutre de renfort de l'habitacle.
Suivre les instruct ...
D'autres materiaux:
Ralenti accéléré
Appuyez sur la commande 1, la fonction
est activée après quelques secondes.
Modification régime de ralenti
accéléré
Pour augmenter ou diminuer le régime,
faites appel à un représentant de la
marque.
Arrêt de la fonction
...
Préliminaire
Ce document présente le diagnostic applicable sur tous les calculateurs
airbag autoliv acu3 - avec
vdiag 10 montés sur trafic.
Pour entreprendre un diagnostic de ce système il est donc impératif de disposer
des éléments suivants :
Le schéma ...
Aide
Affectation des voies sur le connecteur du capteur de vitesse
Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut)
:
La voie 1 (à droite) : signal capteur
La voie 2 (à gauche) : alimentation capteur
Utilisation des modes commandes :
Pilotage ...
