Le remplacement de cette pièce ne peut être effectué qu'après dépose du panneau latéral arrière partie avant et du renfort de côté d'auvent.
Pour effectuer cette opération, il sera nécessaire de commander en supplément :

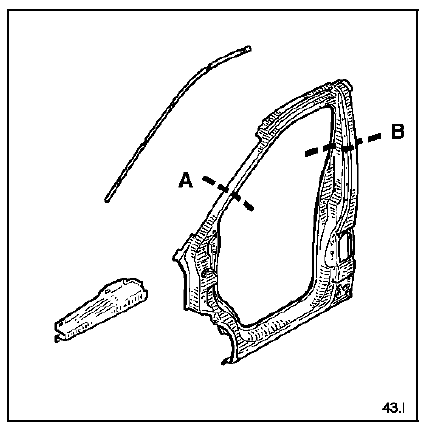

Le remplacement s'effectue partiellement suivant les coupes a-b.
Important : les positions des coupes données dans les méthodes ne peuvent être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : brancard d'encadrement
Renfort d'encadrement
Renfort de gâche
Plaquette de gâche
Renfort centreur
Equerre de fixation d'aile
Renfort de pied
Renfort arrêt de porte
Renfort de charnière
Couple supérieur de pied
Couple inférieur de pied
Ecrous soudés

Pieces concernees (épaisseur en mm) :
Remplacement partiel

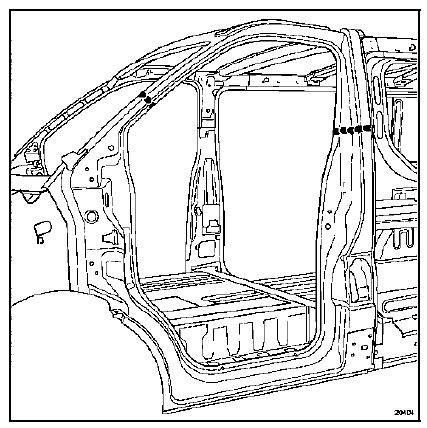

Nota : la position des coupes est donnée pour information sur le dessin.
Pour les opérations à effectuer reprendre la méthode de remplacement du pied avant de cabine et du pied arrière de cabine.
Particularité du remplacement complet

Nota : dans le cas d'un remplacement complet avec dégrafage du pavillon de cabine, il n'y a pas de spécificité méthode.

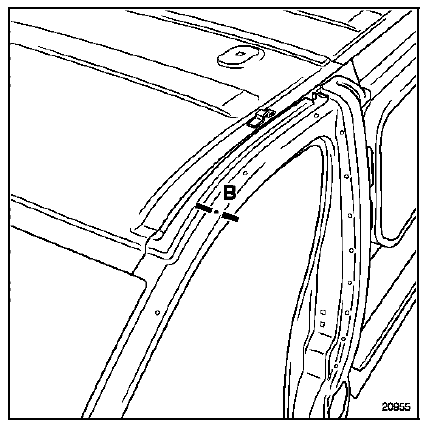

Il est néanmoins possible d'effectuer le remplacement complet du côté de cabine au niveau du renfort de brancard pour éviter de dégrafer le pavillon de cabine.

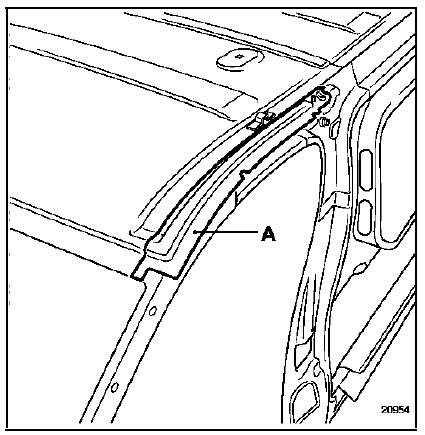

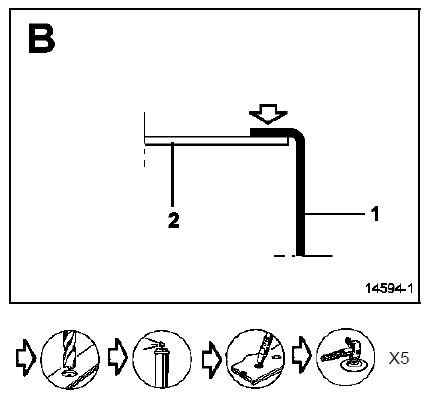

Dans ce cas il sera nécessaire de laisser en position le renfort de brancard (a) sur le véhicule et de dégrafer le renfort de brancard du côté de cabine de la pièce de rechange.
