Revue technique automobile Renault Trafic: Côté d'auvent
Le remplacement de cette pièce nécessite la dépose du renfort de côté d'auvent et est complémentaire au remplacement du pied avant de cabine pour une collision latérale.
Cette opération s'effectue suivant deux possibilités (voir méthode ci-après) :
- Complète (complémentaire au pied avant de cabine),

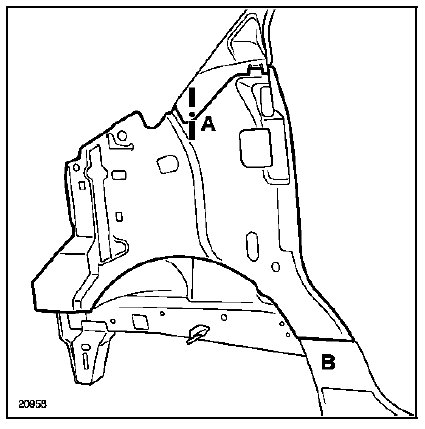

- Partielle suivant la coupe a.
Nota : il sera nécessaire de commander en supplément le renfort de côté d'auvent.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : ecrou soudé.
Goujon soudé.
Support filtre à gazole (côté droit).

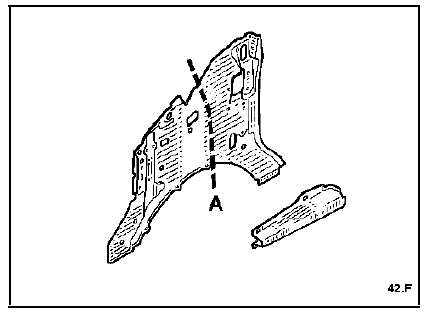

Pieces concernees (épaisseur en mm) :
- Côté d'auvent 1
- Doublure de montant de baie 1
- Traverse inférieure de baie 0,9
- Fermeture de bas de caisse 1,2
- Passage de roue avant partie arrière 1,2
- Renfort de traverse inférieure de baie 0,9

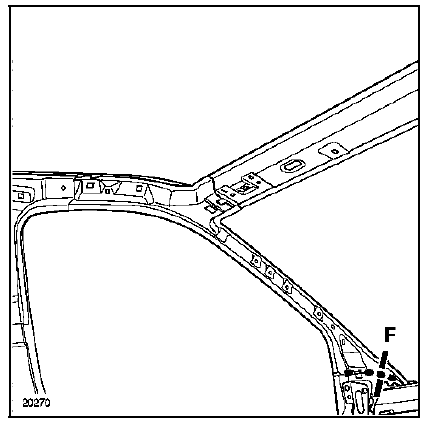

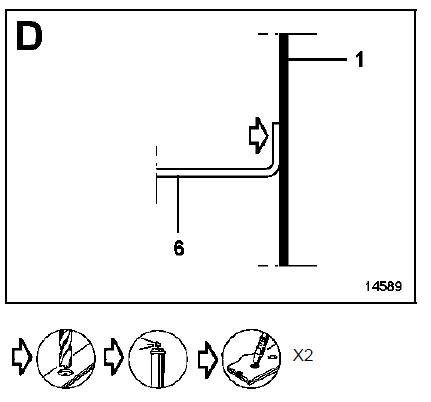

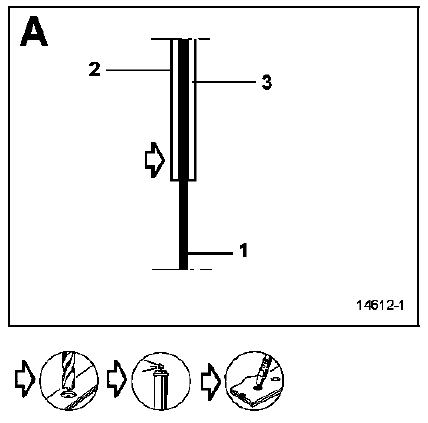

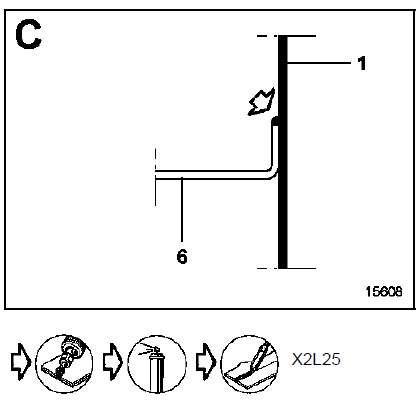

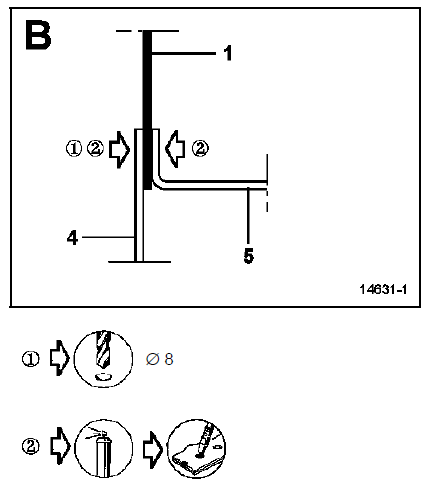

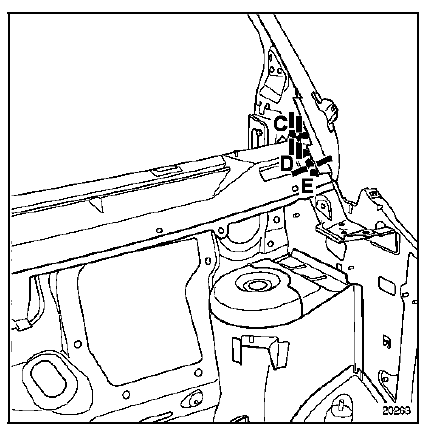

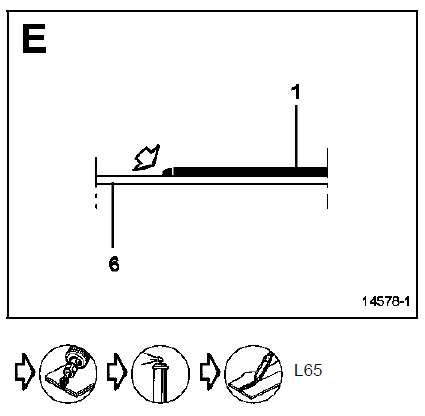

Remplacement complet

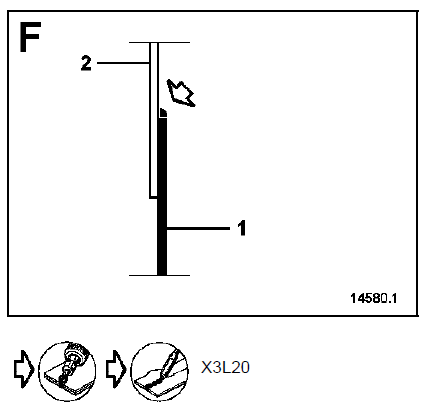

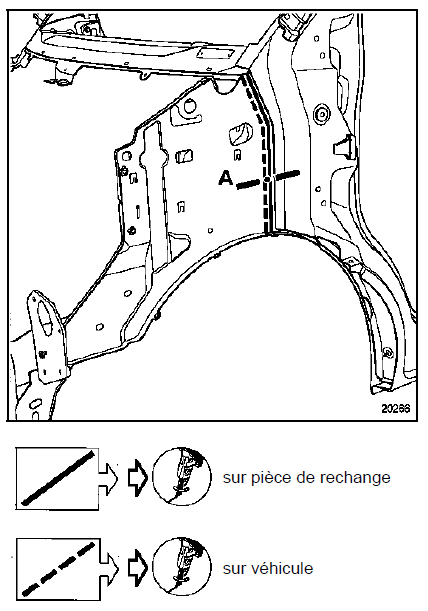

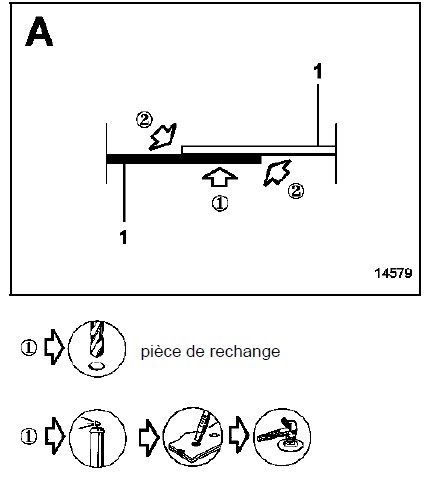

Remplacement partiel
Nota : le nombre de points de bouchonnage n'est pas précisé dans la méthode.
Il sera nécessaire :
- De respecter un écart d'environ 50 mm entre les points de soudure,
- De réaliser après la soudure un cordon de colle dans la carre côté intérieur et extérieur, pour assurer l'étanchéité.
Utiliser une colle type m.J.Pro (référence : 77 11 172 676).
