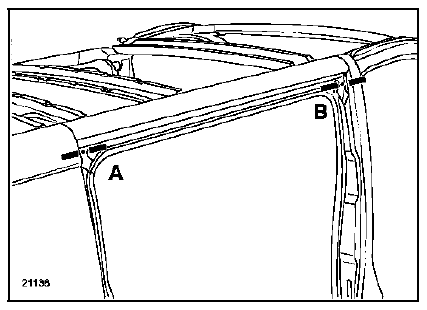

Revue technique automobile Renault Trafic: Brancard arrière
Le remplacement de cette pièce est une opération complémentaire au pavillon.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

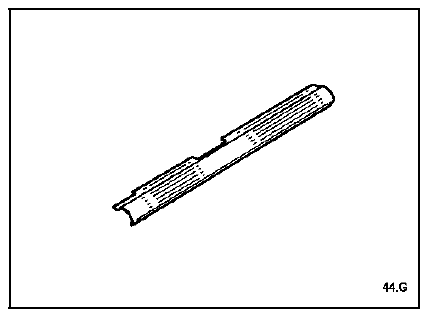

Composition de la piece de rechange
Pièce assemblée avec : support joint double étanchéité fermeture de brancard

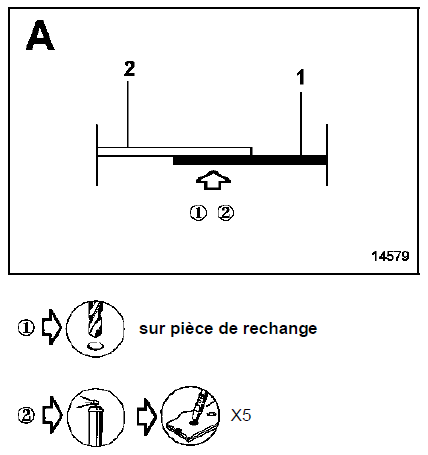

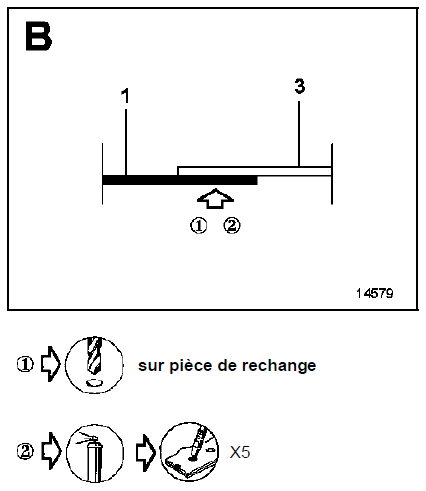

Pieces concernees (épaisseur en mm) :
- Brancard arrière 0,8
- Côté de cabine 0,9
- Panneau latéral arrière partie arrière 0,8
Doublure de panneau latéral arrière
partie arrière
Suivant l'endroit de choc, le remplacement de cette
pièce peut être complémentaire aux panneaux
latéraux arrière partie arrière et partie avant ou à u ...
Doublure de brancard arrière
le remplacement de cette pièce est une opération
complémentaire au pavillon, au brancard arrière ou
aux panneaux latéraux arrière.
cette opération ...
