Revue technique automobile Renault Trafic: Bouteille déshydratante
Depose
Débrancher la batterie. Vidanger le circuit de fluide réfrigérant à l'aide de la station de charge. Déposer :
- La calandre,
- L'optique droit,

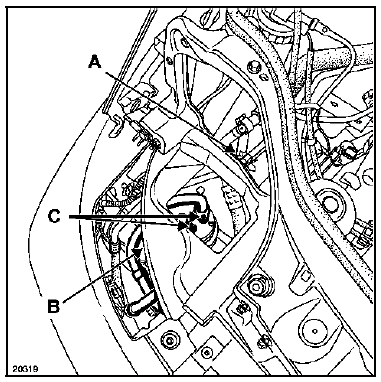

- La vis de fixation (a) de la patte de maintien des tuyaux,
- La vis de fixation (b) du tuyau basse pression sur la carrosserie,
- Les vis de fixation (c) des deux tuyaux sur la bouteille déshydratante,
- La bouteille avec le joint.
Repose
Huiler les joints des tuyaux avec de l'huile préconisée. Procéder en sens inverse de la dépose. Effectuer le remplissage du circuit de fluide réfrigérant à l'aide de la station de charge. Lors du remplacement de la bouteille déshydratante, rajouter 15 ml d'huile préconisée dans le compresseur.
