Revue technique automobile Renault Trafic: Bouclier arrière

Revue technique automobile Renault Trafic / Mécanismes et accessoires / Protections exterieures / Bouclier arrière

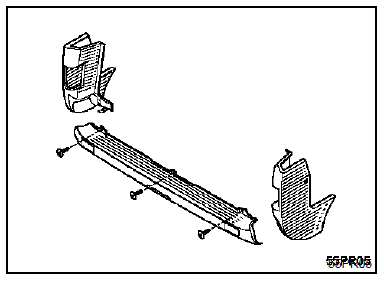

Depose

Depose

Bouclier arrière partie centrale

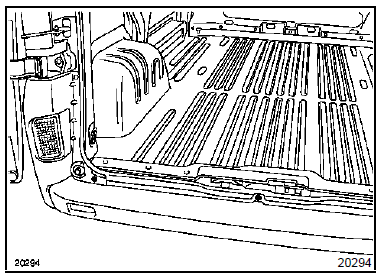

Déposer les trois vis de fixation supérieure.

Déposer les trois vis de fixation supérieure.

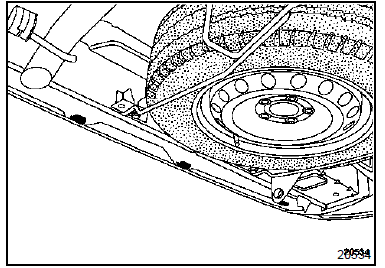

Déclipser les fixations intérieures.

Déclipser les fixations intérieures.

Bouclier arrière partie latérale

Après avoir déposé les feux arrière,

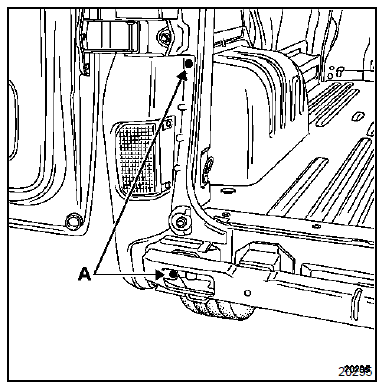

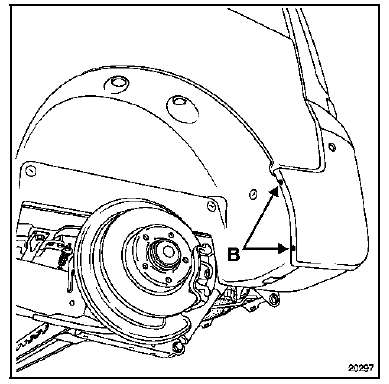

Déposer :

Déposer :

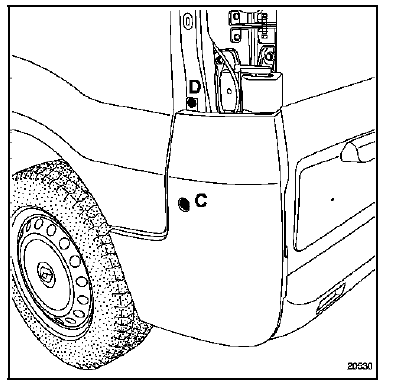

Déclipser l'agrafe (d).
