Revue technique automobile Renault Trafic: Boitier electronique

Ces boîtiers comportent :

• Un capteur électronique de sécurité pour les airbags frontaux et les prétensionneurs,
• Un décéléromètre électronique pour airbags frontaux et prétensionneurs,
• Un circuit d'allumage pour les différents systèmes pyrotechniques,
• Une réserve d'énergie pour les différentes lignes,
• Un circuit de diagnostic et de mémorisation des défauts détectés,
• Un circuit de commande du témoin d'alerte au tableau de bord,
• Une interface de communication k via la prise diagnostic,
• Une interface de communication multiplexée,
• Une liaison de détection de choc.

Important :

Avant la dépose d'un boîtier électronique, il est impératif de le verrouiller à l'aide d'un des outils de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (les boîtiers électroniques neufs sont livrés dans cet état).

Remarque :

• En cas de mauvais fonctionnement de ces systèmes lors d'un choc, il est possible de vérifier à l'aide des outils de diagnostic qu'aucun défaut n'était présent avant celui-ci.
• Après verrouillage suite à un choc, il est possible de contrôler les lignes de mise à feu alimentées par la commande "lecture des contextes de panne" à l'outil de diagnostic

Procédure de verrouillage

Avant la dépose d'un boîtier électronique ou avant toute intervention sur les systèmes airbags et prétensionneurs, il est impératif de verrouiller le boîtier électronique soit :

Par les outils nxr, clip et optima 5800 uniquement.

1. Choisir le menu "diagnostic d'un véhicule renault",
2. Sélectionner et valider le type du véhicule,
3. Sélectionner et valider le système à diagnostiquer "airbag",
4. Choisir le menu "commande",
5. Sélectionner et valider la fonction "paramétrage" (nxr) ou "actuateurs" (clip),
6. Valider la ligne "vp 006 verrouillage calculateur",
7. Dans le menu "etat", vérifier que le boîtier soit bien verrouillé. L'état "et 073 calculateur verrouillé par outil" doit être actif et le voyant airbag au tableau de bord allumé (les boîtiers électroniques neufs sont livrés dans cet état).

Nota : pour déverrouiller le boîtier électronique, utiliser la même méthode en validant la ligne "vp 007 déverrouillage calculateur". L'état "et 073 calculateur verrouillé par outil" ne doit plus être actif et le voyant airbag au tableau de bord doit s'éteindre.

Dépose

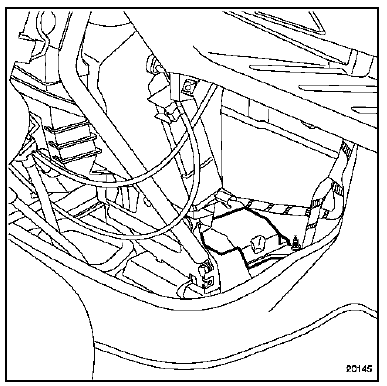

Le boîtier électronique est situé derrière la console centrale (côté droit).

Rappel : avant la dépose d'un boîtier électronique, il est impératif de le verrouiller à l'aide d'un des outils de diagnostic.

Attention :

• Le boîtier électronique comporte des composants sensibles, il ne faut pas le laisser tomber.
• Lors d'une intervention sous le véhicule (échappement, carrosserie, etc.), Ne pas utiliser de marteau ou transmettre de choc au plancher sans avoir verrouillé le boîtier électronique à l'aide de l'outil de diagnostic.
• Lors de l'installation d'un accessoire électrique en après-vente (haut-parleur, boîtier alarme ou tout appareil pouvant générer un champ magnétique), celui-ci ne devra pas être posé dans l'environnement proche du boîtier électronique airbags/prétensionneurs.

Repose

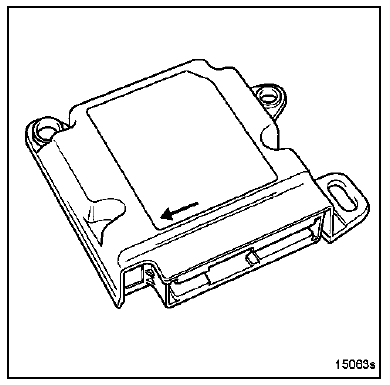

Lors de la repose, respecter le sens de montage du boîtier électronique. La flèche doit être orientée vers l'avant du véhicule.

Serrer les vis en respectant le couple de 0,8 dan.M.

Configuration des boîtiers

Les boîtiers neufs identifiables par l'intitulé "acu3" par les outils de diagnostic (sauf xr25) sont livrés enrouleurs pyrotechniques configurés. Si cette configuration n'est pas réalisée, le témoin airbag reste allumé.

Par les outils nxr, clip et optima 5800 uniquement

1. Choisir le menu "diagnostic",
2. Sélectionner et valider le type du véhicule,
3. Sélectionner et valider le système à diagnostiquer "airbag",
4. Choisir le menu "commande",
5. Sélectionner et valider la ligne "configurations" pour modifier les lignes de mise à feu.
6. Contrôler impérativement le résultat dans le menu "lecture de configurations".

Branchement

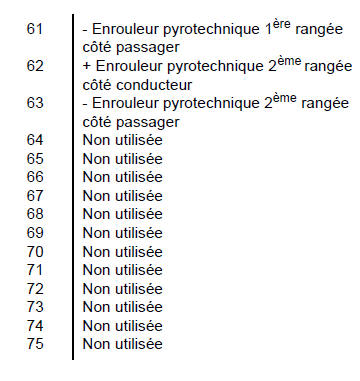

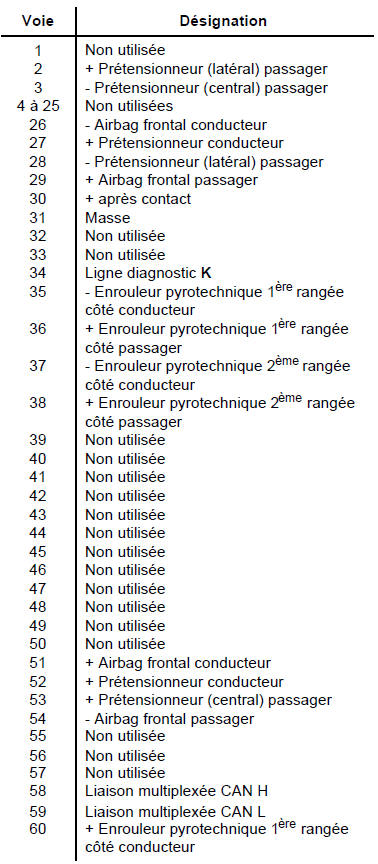

Connecteur 75 voies jaune

Remarque : le calculateur possède une configuration pour fonctionner avec une banquette équipée de deux prétensionneurs ou un siège passager.
