Revue technique automobile Renault Trafic: Boîtier fusible/relais

Revue technique automobile Renault Trafic / Equipement électrique / Eclairage arriere et interieur / Boîtier fusible/relais

Tous types

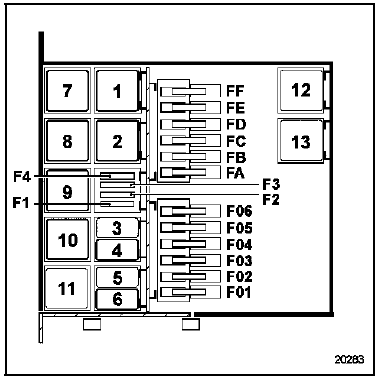

Affectation fusibles (selon le niveau d'équipement)

Affectation fusibles (selon le niveau d'équipement)

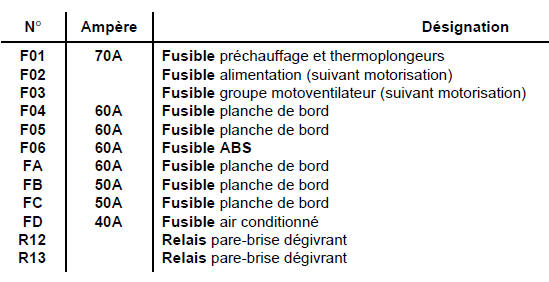

Moteur f4r

Moteur f4r

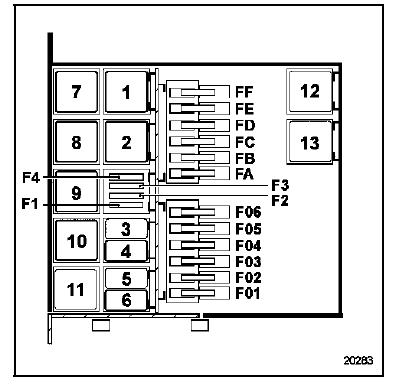

Affectation fusibles (selon le niveau d'équipement)

Affectation fusibles (selon le niveau d'équipement)

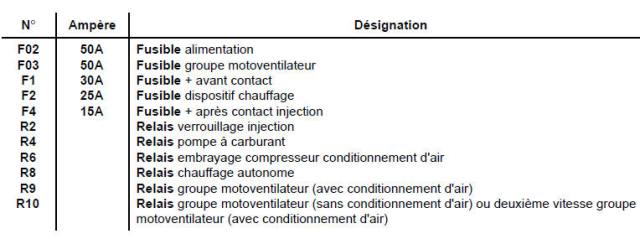

Moteur f9q, avec thermoplongeurs

Moteur f9q, avec thermoplongeurs

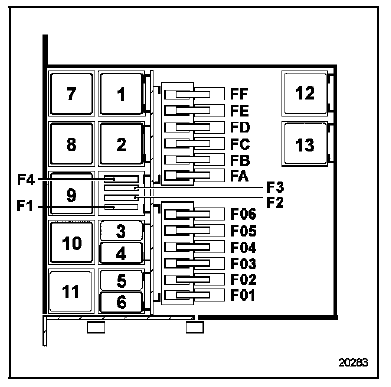

Affectation fusibles (selon le niveau d'équipement)

Affectation fusibles (selon le niveau d'équipement)

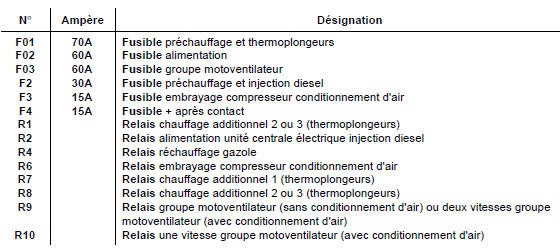

Moteur f9q, sans thermoplongeurs

Moteur f9q, sans thermoplongeurs

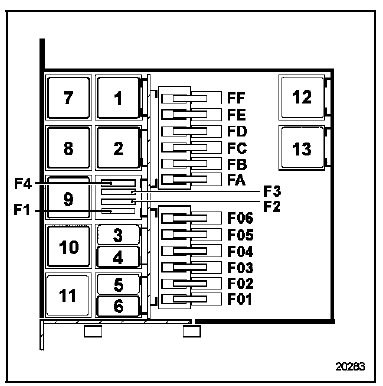

Affectation fusibles (selon le niveau d'équipement)

Affectation fusibles (selon le niveau d'équipement)

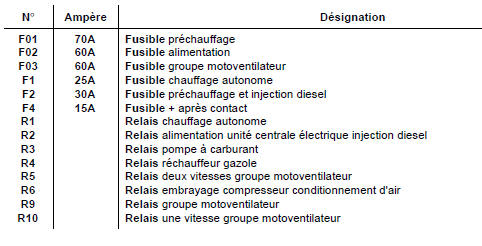

Antidemarrage

Platine relais
Implantation La platine relais (1) se situe dans l'habitacle côté conducteur. Platine de servitudes relais Affectation (selon le niveau d'équipement) ...

Antidemarrage
...
