Revue technique automobile Renault Trafic: Berceau
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Materiel indispensable
Vérin d'organes
Depose
Déposer les roues.
Dégrafer :
- Les câbles de capteur de roue (équipement abs)
- Les tuyaux de frein sur le berceau.

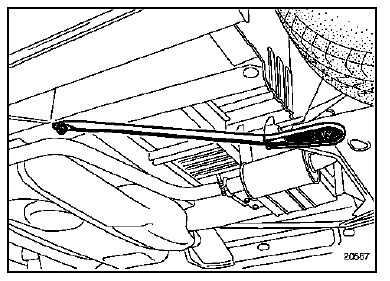

Desserrer les vis arrière des deux barres de renfort de berceau.

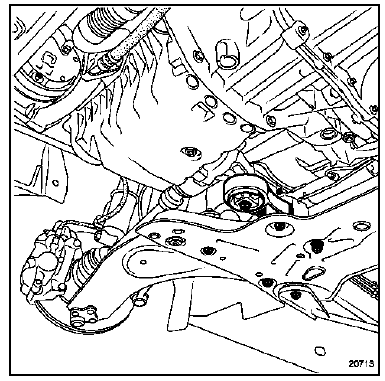

Déposer :

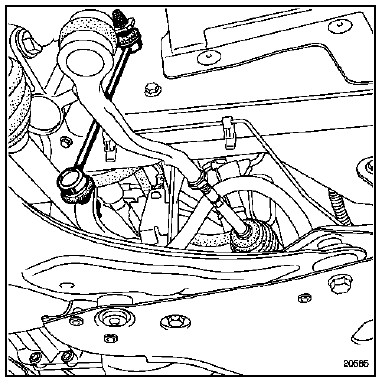

- Les écrous de rotule inférieure,
- Les écrous inférieurs de biellettes de renvoi de la barre anti-dévers,
- L'écran thermique du boîtier de direction,
- Les vis de fixation du boîtier de direction sur le berceau,
- La bielle anti-couple de moteur.

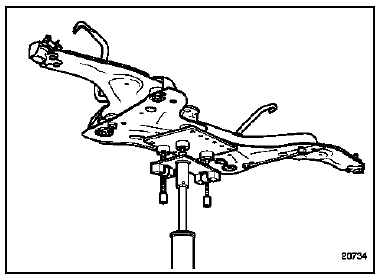

Mettre en place le vérin d'organes sous le berceau et le fixer solidement.
Débloquer les deux rotules inférieures.
Déposer :
- Les deux vis de fixation avant de berceau,
- Les deux vis de fixation arrière de berceau.
Pivoter vers l'extérieur les deux barres de renfort de berceau.
Descendre l'ensemble berceau, bras et barre antidévers en pivotant cette dernière pour éviter son accrochage sur le boîtier de direction.

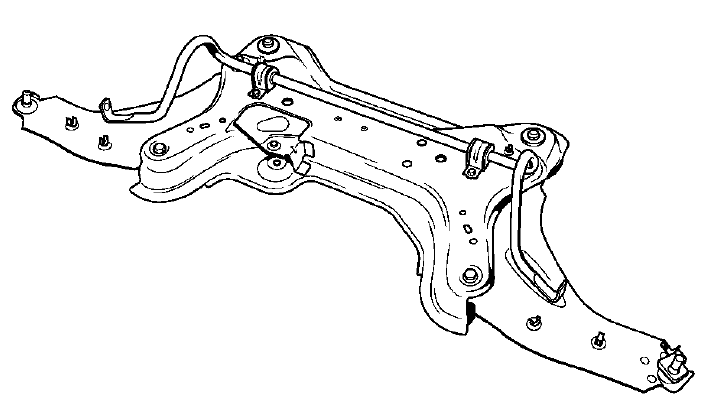

Déposer :
- Les quatre vis de fixation des bras,
- Les deux bras,
- Les quatre vis de fixation des paliers,
- La barre anti-dévers et les paliers.
Repose
Reposer :
- Les deux bras,
- Les quatre vis de fixation des bras,
- La barre anti-dévers et les paliers,
- Les quatre vis de fixation des paliers.
Serrer au couple les quatre vis de fixation des paliers.
Reposer l'ensemble berceau, bras et barre anti-dévers en pivotant cette dernière pour éviter son contact avec le tablier de caisse.
Nota : veiller au positionnement correct du berceau avec la caisse et les silentblocs avant.
Reposer :
- Les deux barres de renfort de berceau,
- Les deux vis de fixation arrière de berceau,
- Les deux vis de fixation avant de berceau.

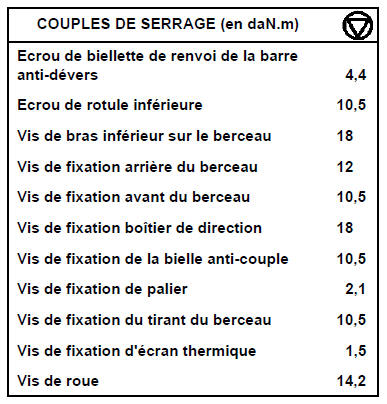

Serrer au couple préconisé :
- Les deux vis de fixation arrière de berceau,
- Les deux vis de fixation avant de berceau,
- Les vis arrière des deux barres de renfort de berceau.
Déposer le vérin d'organes.
Reposer :
- La bielle anti-couple de moteur,
- Les vis de fixation du boîtier de direction sur le berceau,
- L'écran thermique du boîtier de direction,
- Les écrous de rotule inférieure,
- Les écrous inférieurs des biellettes de renvoi de la barre anti-dévers,
- Les tuyaux de frein sur le berceau.
Serrer au couple préconisé les vis et écrous.
Reposer les roues.
Serrer au couple préconisé les vis des roues.
