Revue technique automobile Renault Trafic: Bas de caisse sous porte latérale arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Bas de caisse sous porte latérale arrière

Le remplacement de cette pièce est une opération de base pour une collision latérale.

Le remplacement complet est une opération complémentaire au panneau arrière par tie arrière ou au pied arrière de cabine.

Cette opération s'effectue suivant deux possibilités :

Nota : la coupe donnée ci-après peut être décalée selon le degré du choc.

Le remplacement complet n'est pas décrit dans la méthode.

Si nécessaire, en fonction du choix de la coupe, commander en supplément l'insert gonflant de bas de caisse.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce assemblée avec : boîtier de rail

Fermeture de boîtier de rail

Equerre de fixation

Renfort d'arrêt de porte

Ecrous soudés

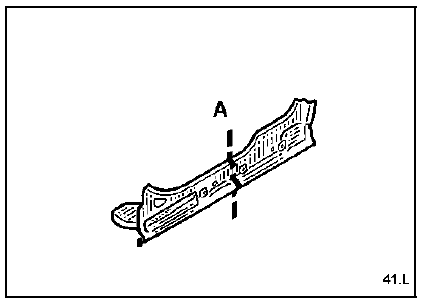

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Bas de caisse sous porte latérale 0,9
  2. Panneau latéral arrière partie arrière 0,8
  3. Pied arrière de cabine 0,9
  4. Doublure de pied arrière de cabine 1

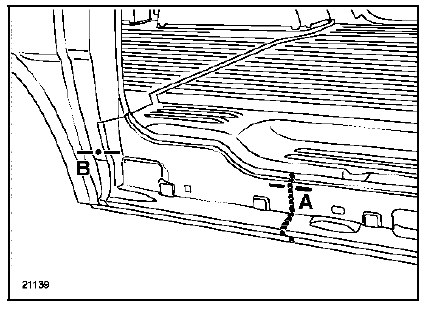

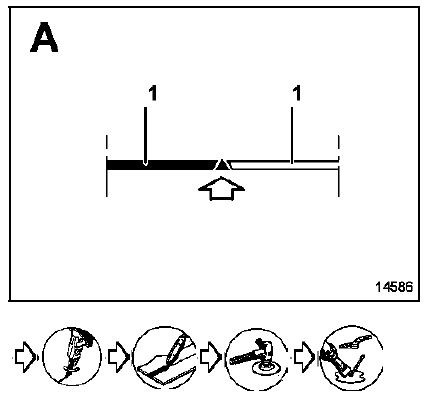

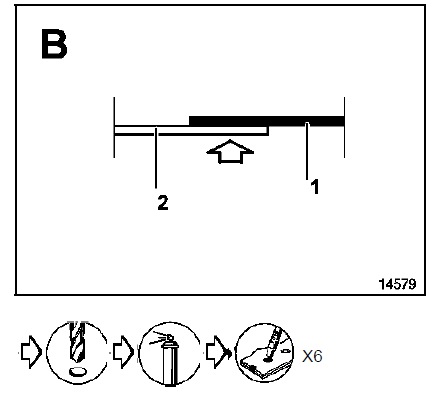

Remplacement partiel partie arrière

Rappel

Rappel

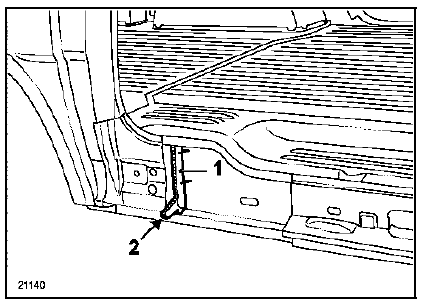

Les inserts gonflants réagissent à la température lors de l'immersion de la caisse dans les bains de cataphorèse en usine. En réparation, ces conditions sont impossibles à reproduire, il sera donc nécessaire lors du remplacement d'un insert, de réaliser les opérations suivantes afin d'assurer une bonne étanchéité et de garantir l'insonorisation du véhicule :

  1. Nettoyer les surfaces d'encollage à l'heptane.
  2. Obturer les trous de l'insert en découpant un morceau de plaque insonorisante (référence 77 01 423 546).
  3. Appliquer sur la périphérie de l'insert (1) du mastic d'étanchéité garniture (2) (référence 77 01 423 330).
  4. Mettre en position l'insert en comprimant le mastic.

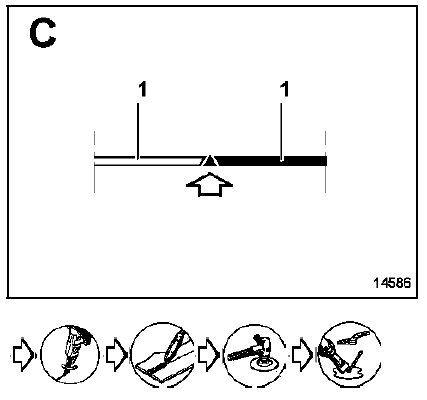

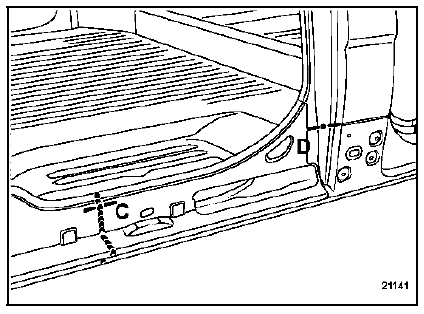

Remplacement partiel avant

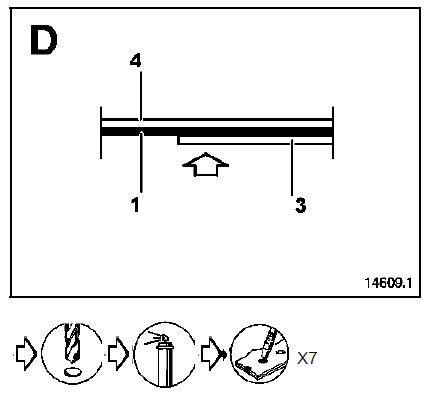

Nota : la mise en place de la pièce remplacée

Nota : la mise en place de la pièce remplacée nécessite l'écartement du bord de tôle du pied de cabine.
