Revue technique automobile Renault Trafic: Bas de caisse de cabine
Le remplacement de cette pièce est une opération de base pour une collision latérale.

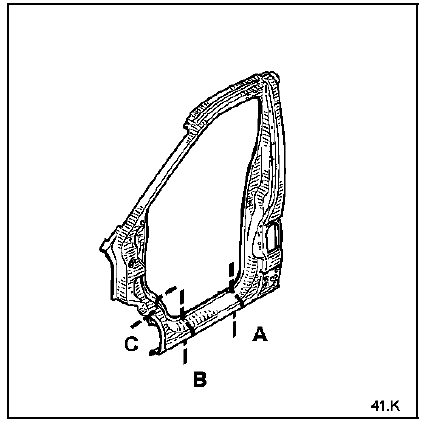

Cette opération s'effectue suivant deux possibilités :
- Partielle sous porte selon les coupes a-b,
- Partielle suivant les coupes a-c.
Important : le bas de caisse est à découper dans le côté de cabine, les coupes données dans la méthode peuvent être décalées selon le degré du choc.
Nota : pour effectuer l'opération partielle suivant les coupes a-c, il sera nécessaire de commander en supplément l'insert gonflant de renfort de pied.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Composition de la piece de rechange
Pièce assemblée avec : brancard d'encadrement
Renfort de gâche
Plaquette de gâche
Renfort centreur
Equerre de fixation d'aile
Renfort de pied
Renfort arrêt de porte
Renfort de charnière
Couple supérieur de pied
Couple inférieur de pied
Ecrous soudés
Pieces concernees (épaisseur en mm) :
- Bas de caisse 0,9
- Renfort de pied 1,2

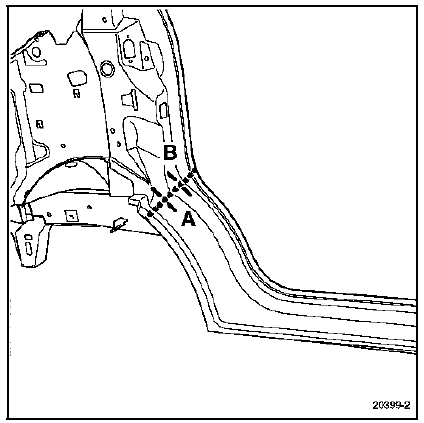

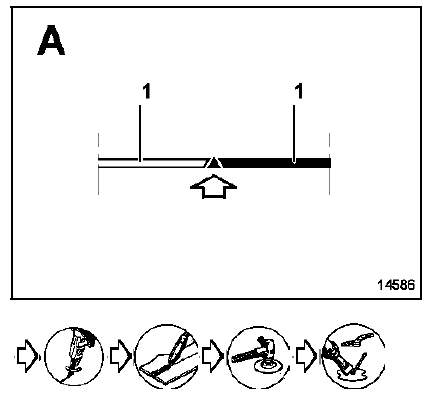

Remplacement partiel
Important

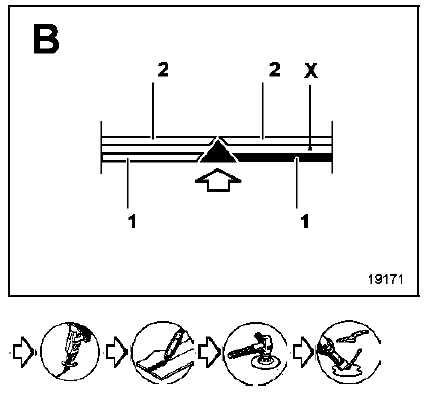

Lors de la découpe, faire attention à ne pas endommager le renfort de pied (2).
Dans le cas d'une légère découpe de celui-ci, il sera nécessaire de le ressouder avant la mise en place du bas de caisse neuf.
Il sera également nécessaire de dégrafer le renfort de pied de la pièce de rechange, avant de reposer le bas de caisse sur le véhicule.
Nota : la zone x est vide.
Rappel

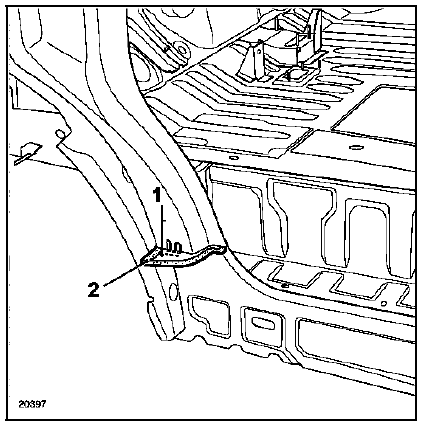

Les inserts gonflants réagissent à la température lors de l'immersion de la caisse dans les bains de cataphorèse en usine. En réparation, ces conditions sont impossibles à reproduire, il sera donc nécessaire lors du remplacement d'un insert, de réaliser les opérations suivantes afin d'assurer une bonne étanchéité et de garantir l'insonorisation du véhicule :
- Nettoyer les surfaces d'encollage à l'heptane
- Obturer les trous de l'insert en découpant un morceau de plaque insonorisante (réference 77 01 423 546)
- Appliquer sur la périphérie de l'insert (1) du mastic d'étanchéité garniture (2) (référence 77 01 423 330)
- Mettre en position l'insert en comprimant le mastic

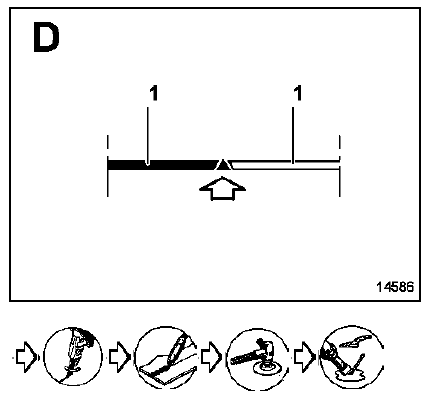

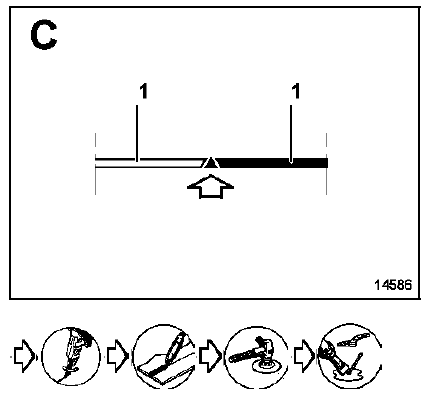

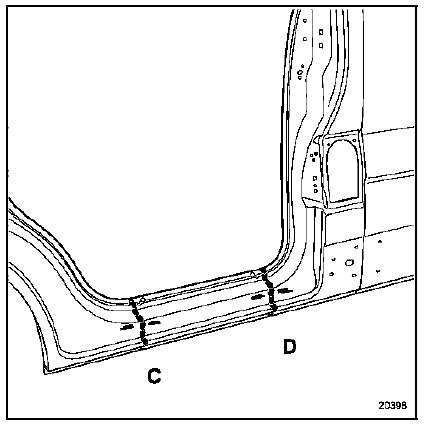

Remplacement partiel sous porte
