Manuel du conducteur
Outillage specialise indispensable
T. Av. 476 Arrache rotule
Materiel indispensable
Vérin d'organes
Depose
Déposer les roues.
Dégrafer :

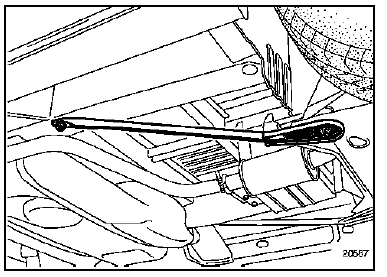

Desserrer les vis arrière des deux barres de renfort de berceau.

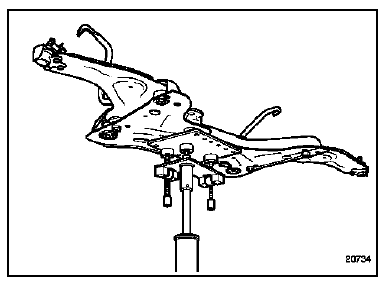

Mettre en place le vérin d'organes sous le berceau et le fixer solidement.
Déposer :
Pivoter vers l'extérieur les deux barres de renfort de berceau.

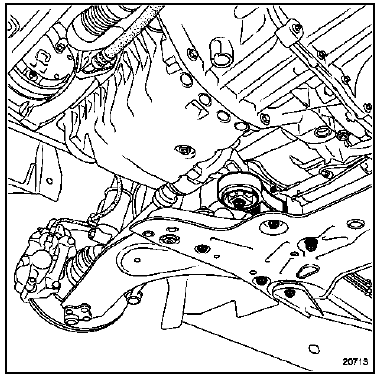

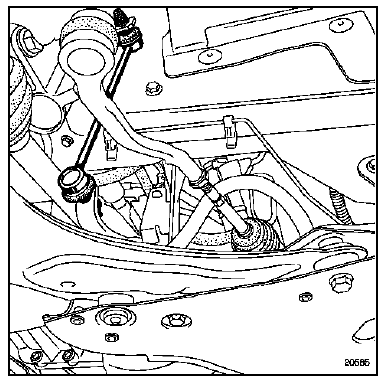

Descendre de 20 centimètres le berceau et la barre anti-dévers en pivotant cette dernière pour éviter son accrochage sur le boîtier de direction.
Déposer :
Repose
Reposer :
Serrer au couple les quatre vis de fixation des palliers.
Reposer le berceau et la barre anti-dévers en pivotant cette dernière pour éviter son contact avec le tablier de caisse.
Nota : veiller au positionnement correct du berceau avec la caisse et les silentblocs avant.
Reposer :
Serrer au couple préconisé :
Déposer le vérin d'organes.
Reposer :
Serrer au couple préconisé les vis et écrous.
Reposer les roues.
Serrer au couple préconisé les vis de roue.
Garniture de pavillon arrière
Depose
Déposer la garniture supérieure de pied de cabine.
Déclipser les garnitures partie latérale (1).
Dégager la garniture (2).
Déclipser la garniture partie centrale (3).
Déposer :
Le joint de porte de coffre (a) partiellement, ...

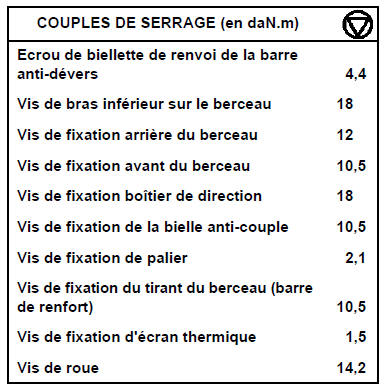

Couples de serrage (dan.M)
Frein
Train
Direction
...
Depose du boitier evaporateur
Déposer les joints d'étanchéité (a) et (b).
Ouvrir le boîtier (c) et (d).
Repose du boitier evaporateur
Huiler les joints des tuyaux avec de l'huile préconisée.
Procéder en sens inverse de la dépose.
Important : il est impé ...
