Revue technique automobile Renault Trafic: Barillet de porte latérale coulissante
Depose
Après avoir déposé la garniture de porte (chapitre 72-b),
Déposer :

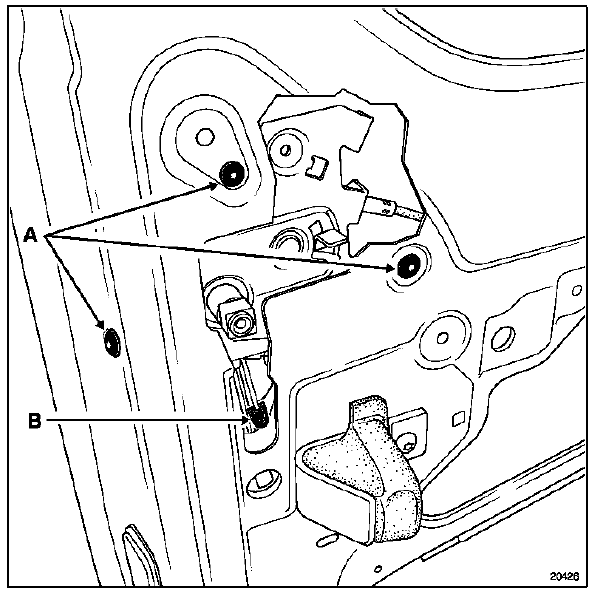

- Les trois vis de fixation (a) de commande de serrure,
- La tringle (b) de commande de barillet.
Dégager la commande d'ouverture intérieure.
Déposer :

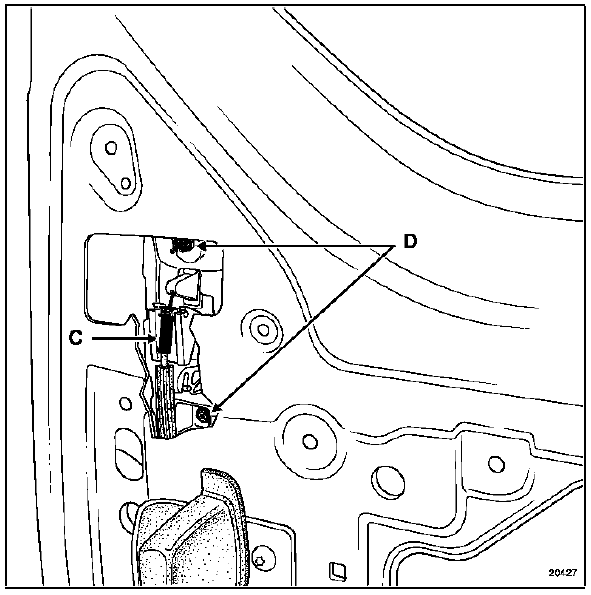

- Le câble (c) de commande d'ouverture extérieure,
- Les deux écrous de fixation (d),

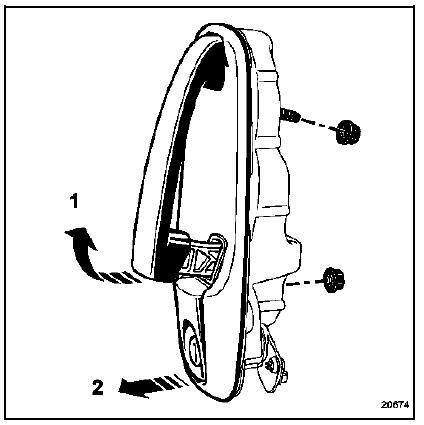

- La commande d'ouverture (1), puis (2).

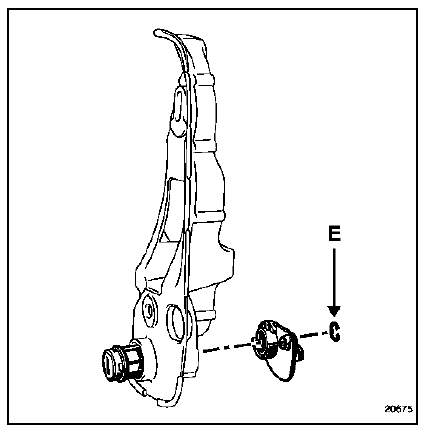

Déposer le circlips (e).
Dégager le barillet.
