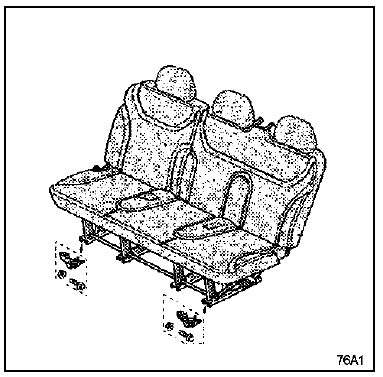

Revue technique automobile Renault Trafic: Banquette complète

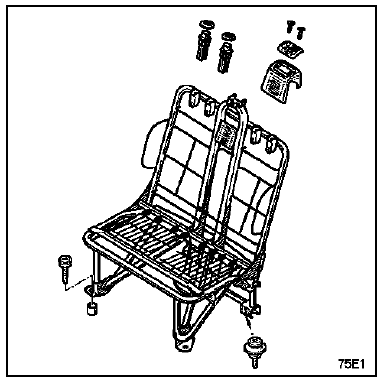

Depose

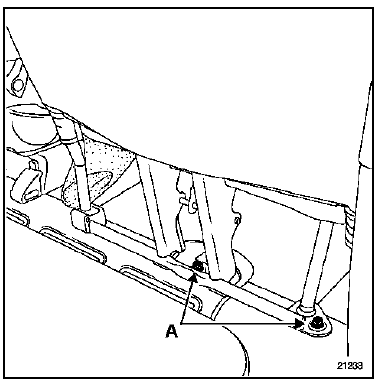

Déposer :
- Les quatre vis de fixation (a),
- La vis de fixation de ceinture (b) sur la banquette.

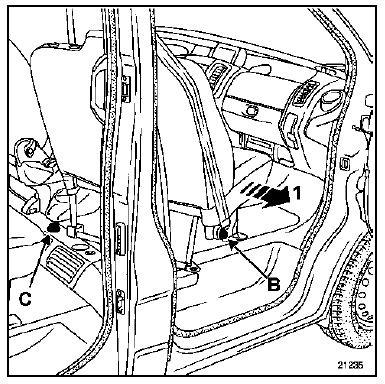

Débrancher le connecteur du faisceau sous siège. Protéger la garniture de bas de marche, puis dégager la banquette en (1) (un plot de centrage (c) maintient le siège en partie arrière).
Repose
Important : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.

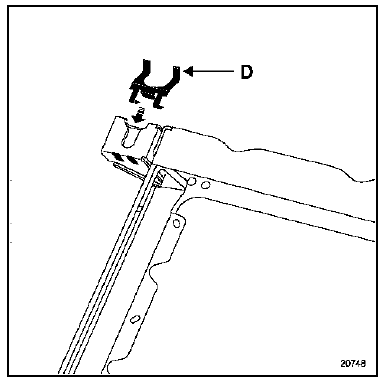

S'assurer de la présence de l'agrafe métallique (d) en partie inférieure arrière gauche d'armature.

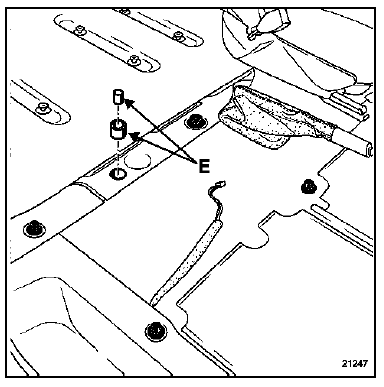

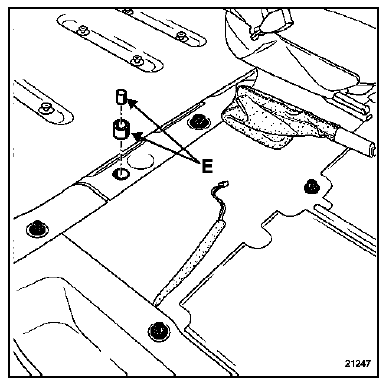

S'assurer de la présence des entretoises de mise à niveau du siège (e) à chaque point de fixation.

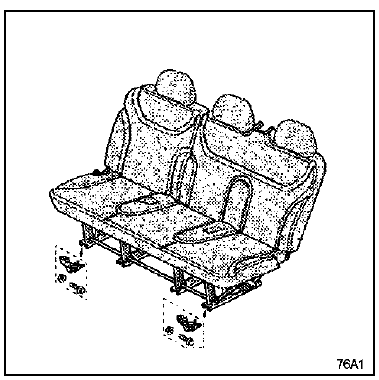

Depose
Cette opération s'effectue à deux opérateurs.

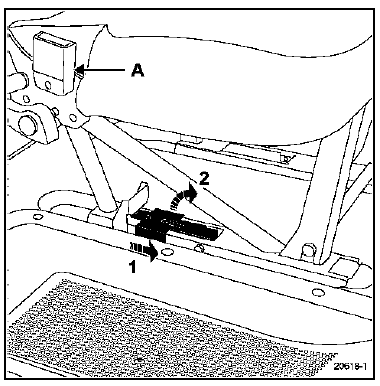

Déverrouiller les deux pènes (a), puis dégager les ceintures de sécurité. Déverrouiller les deux verrous de fixation de banquette (1), puis (2).

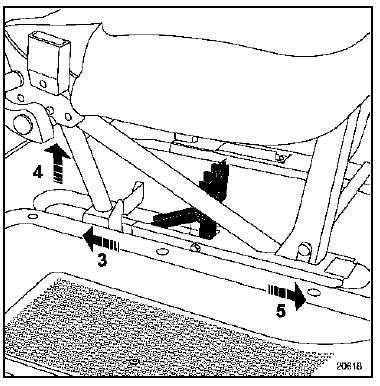

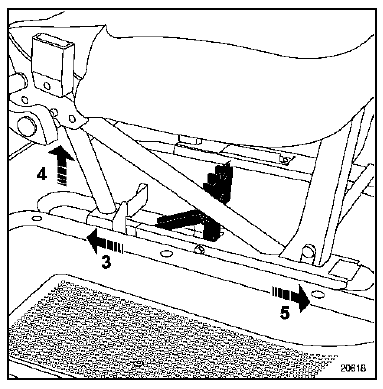

Faire coulisser la banquette vers l'arrière du véhicule (3). Soulever la banquette en partie arrière (4). Faire coulisser la banquette vers l'avant du véhicule (5), puis déposer celle-ci.
Repose
Important : avant la repose du siège, contrôler visuellement l'état des connecteurs sur l'armature du siège et sur la caisse.
S'assurer de la présence de l'agrafe métallique (d) en partie inférieure arrière gauche d'armature.
S'assurer de la présence des entretoises de mise à niveau du siège (e) à chaque point de fixation.
Depose
Cette opération s'effectue à deux opérateurs.

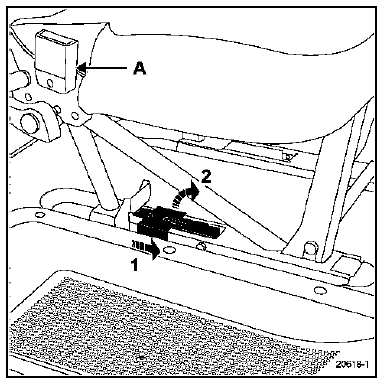

Déverrouiller les deux pènes (a), puis dégager les ceintures de sécurité. Déverrouiller les deux verrous de fixation de banquette (1), puis (2).
Faire coulisser la banquette vers l'arrière du véhicule (3). Soulever la banquette en partie arrière (4). Faire coulisser la banquette vers l'avant du véhicule (5), puis déposer celle-ci.
Repose

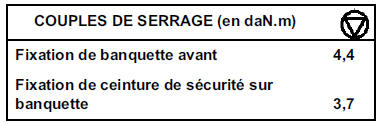

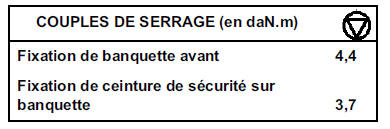

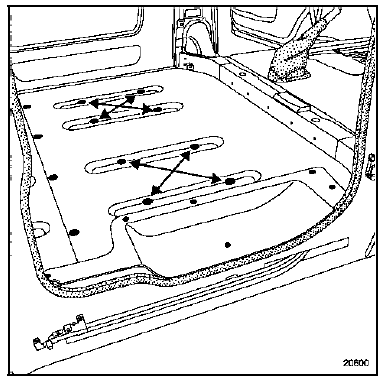

Important : avant la repose, contrôler le serrage des ancrages de la banquette. Couple de serrage 4,4 dan.M.
Nota : la méthode de dépose est identique pour les deux banquettes arrière.
Serrure et commande de verrouillage du
dossier de banquette deuxième rangée
Depose de la serrure
Nota : pour effectuer cette opération, il n'est pas
nécessaire de déposer la banquette.
Rabattre le dossier.
Dégager les bandes de retenue auto ...
