Revue technique automobile Renault Trafic: Axe intermédiaire
Depose
Déposer :

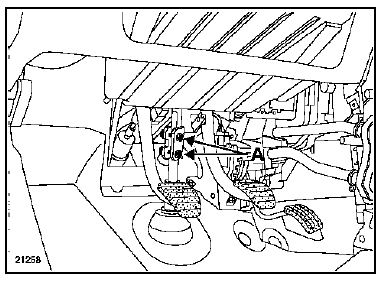

- Les deux vis de fixation de liaison (a),
- La chape de liaison,

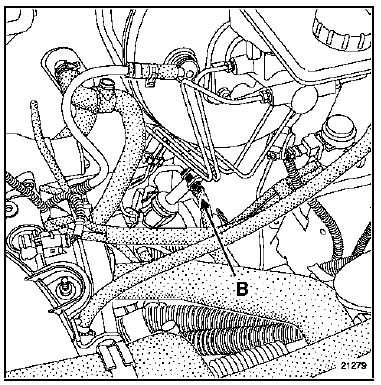

- L'axe et l'écrou de la chape rabattable (b).
Déclipper le soufflet d'étanchéité du côté compartiment moteur.
Déposer l'axe intermédiaire en le tirant du côté habitacle.
Repose
Procéder en sens inverse de la dépose en veillant à reposer un écrou neuf sur la chape rabattable.

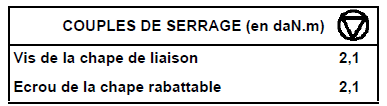

Serrer au couple les vis des chapes.
Contrôler et régler si nécessaire le parallélisme des roues avant.
Colonne de direction
Attention : il est interdit de manipuler les
systèmes pyrotechniques (airbag et
prétensionneurs) près d'une source de chaleur ou
d'une flamme ; il y a risque de décl ...
