Revue technique automobile Renault Trafic: Arrêt de gaine
Le remplacement de cette pièce est une opération de base liée à un incident.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

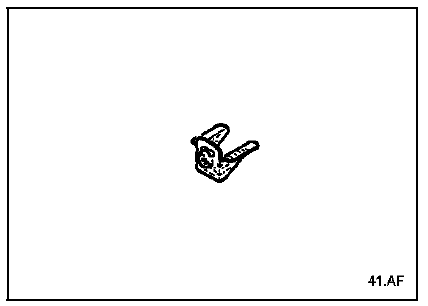

Composition de la piece de rechange
Pièce livrée seule.

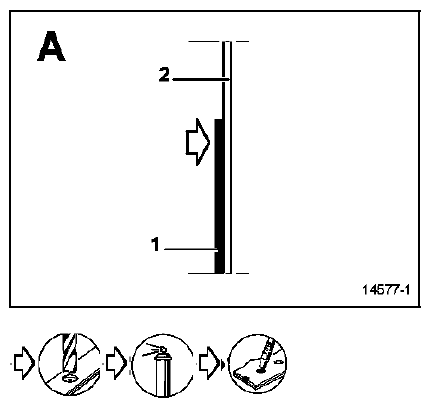

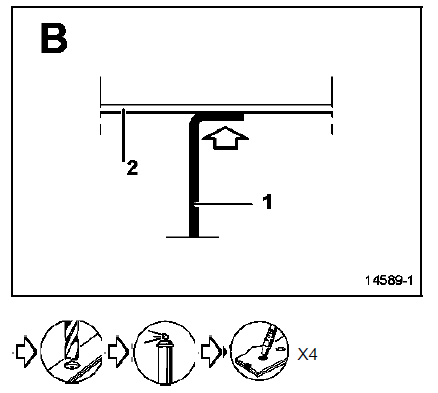

Pieces concernees (epaisseur en mm) :
- Arrêt de gaine 2
- Doublure de traverse avant de plancher arrière 1,2

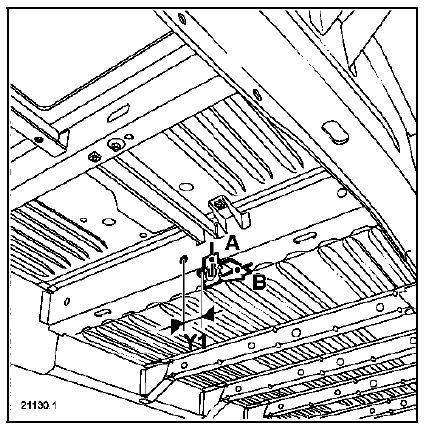

Y1 = 53 mm
Nota : la cotation est donnée pour information.
