Revue technique automobile Renault Trafic: Arbre de localisation de pannes

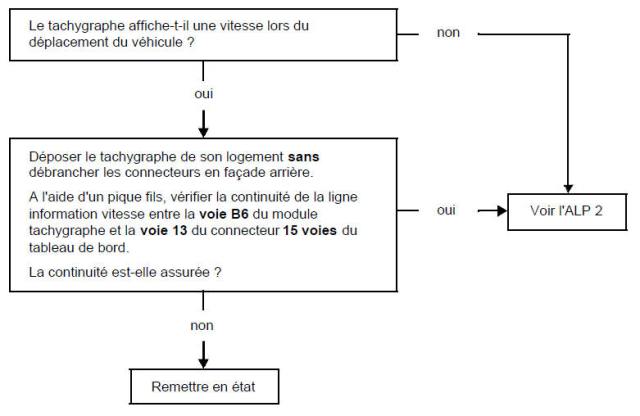

Pas d'information vitesse au
tableau de bord et sur les autres équipements consommateurs de l'information
vitesse véhicule
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires en tête de chapitre. La moindre déconnexion à l'arrière du tachygraphe va créer un défaut en mémoire.

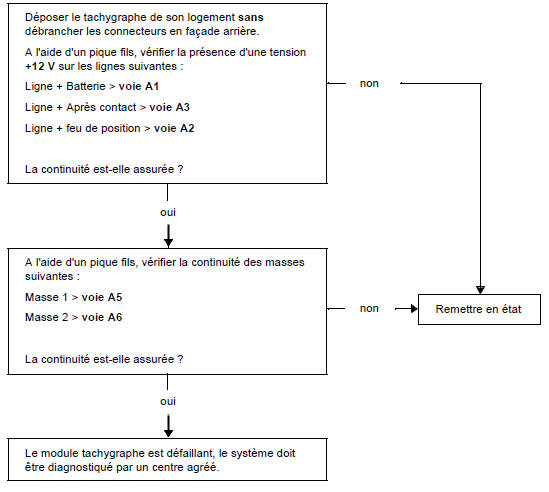

Pas d'affichage du
tachygraphe ou toutes autres défaillances
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires en tête de chapitre. La moindre déconnexion à l'arrière du tachygraphe va créer un défaut en mémoire. Mesure à effectuer contact présent et feux de position allumés.
Effets client
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires
en tête de
chapitre. La moindre déconnexion à l'arrière du tachygraphe va c ...
