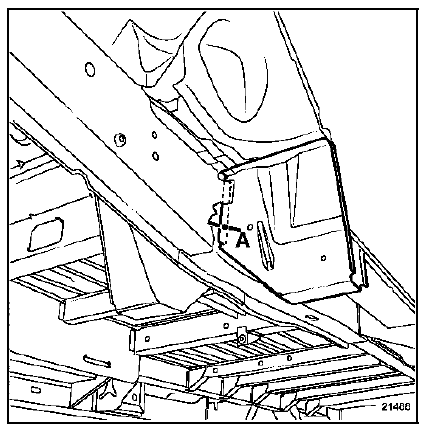

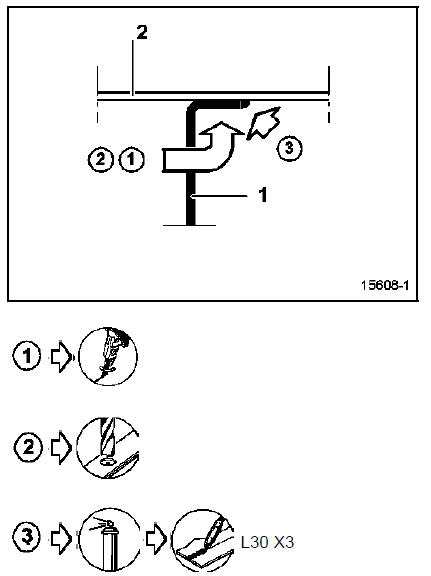

Revue technique automobile Renault Trafic: Appui cric avant
Le remplacement de cette pièce est une opération complémentaire au remplacement de la fermeture de bas de caisse pour une collision latérale avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

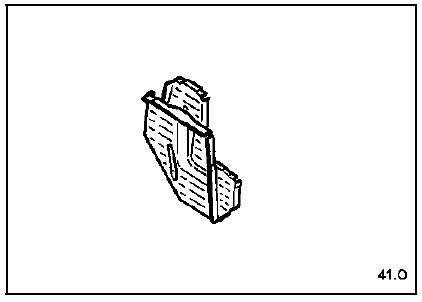

Composition de la piece de rechange
Pièce assemblée avec : renfort d'appui cric
Pieces concernees (épaisseur en mm) :
- Appui cric avant 1,2
- Longeron avant partie arrière 2
Fermeture arrière de bas de caisse
Le remplacement de cette pièce est une opération liée
au remplacement d'une doublure de panneau latéral
arrière partie avant.
Il n'y a pas de spécificit& ...

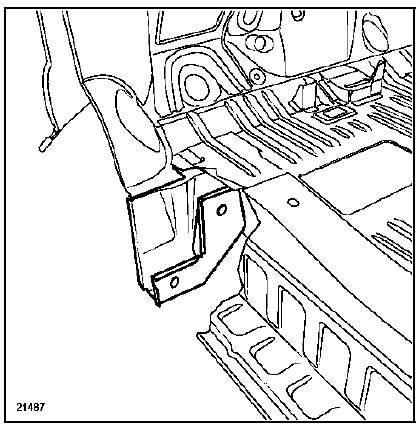

Marche pied latéral avant
